Apakah Anda Mengoleskan Slack Adjuster? Yang Perlu Anda Ketahui

Jawaban Langsung: Haruskah SEBUAHnda Melumasi Slack Adjuster?

Ya — tetapi hanya bagian tertentu dari penyetel kendur yang memerlukan pelumasan, dan mengoleskan gemuk pada area yang salah sebenarnya dapat menyebabkan masalah serius. Penyetel kendur otomatis (ASA) memerlukan gemuk pada pin clevis, bushing braket jangkar, dan spline poros bubungan rem, namun mekanisme penyetel internalnya sendiri tidak boleh dibanjiri gemuk. Penyetel kendur manual mengikuti aturan serupa: lumasi titik pivot dan poros bubungan, tetapi jangan mengemas rumah roda gigi cacing internal dengan gemuk tebal kecuali jika manual servis pabrikan secara eksplisit mengharuskannya.

Perbedaan ini penting karena penyetel kendur yang diberi gemuk berlebih di lokasi yang salah dapat menimbulkan kesan yang salah tentang penyetelan yang tepat. Migrasi gemuk ke dalam mekanisme roda gigi internal penyetel dapat menguncinya secara hidraulik, mencegahnya melakukan penyetelan sendiri dan menyebabkan rem tidak dapat disetel — salah satu penyebab utama pelanggaran kendaraan komersial terkait rem di Amerika Utara.

Apa yang Sebenarnya Dilakukan oleh Slack Adjuster

Sebelum mendalami spesifikasi pelumasan, ada baiknya memahami peran mekanis penyetel kendur dalam sistem rem udara. Penyetel kendur adalah lengan tuas yang menghubungkan batang penekan ruang rem ke rakitan rem S-cam (atau baji). Ketika kampas rem semakin aus seiring berjalannya waktu, jarak antara kampas rem dan tromol bertambah — yang berarti pushrod harus bergerak lebih jauh untuk mengaktifkan rem. Jika jarak perjalanan menjadi terlalu jauh, gaya pengereman akan berkurang drastis.

A pengatur kendur manual mengharuskan teknisi memutar baut penyetelan secara berkala untuk mengatasi kelonggaran tersebut. Sebuah pengatur kendur otomatis (ASA) mendeteksi kelebihan gerak pushrod dan melakukan koreksi sendiri menggunakan mekanisme kopling satu arah internal dan roda gigi cacing. Federal Motor Carrier Safety Administration (FMCSA) mengamanatkan penggunaan pengatur kendur otomatis pada kendaraan rem udara yang baru diproduksi di Amerika Serikat mulai tahun 1994. Saat ini, hampir semua truk dan trailer komersial di jalan raya Amerika Utara dilengkapi dengan ASA.

Kesimpulan penting: kedua jenis ini mengandung bagian logam bergerak yang beroperasi di bawah beban dan getaran yang signifikan. Tanpa pelumasan yang tepat pada titik yang tepat, keausan akan semakin cepat, penyetelan menjadi tidak dapat diandalkan, dan kinerja rem menurun dengan cara yang tidak selalu terlihat jelas oleh pengemudi.

Bagian Mana dari Slack Adjuster yang Membutuhkan Gemuk

Komponen yang berbeda pada rakitan penyetel kendur mempunyai kebutuhan pelumasan yang berbeda pula. Memperlakukan setiap fitting atau port dengan cara yang sama adalah kesalahan umum yang dilakukan selama pemeliharaan armada. Berikut adalah rincian titik-titik pelumasan utama:

Pin Clevis dan Braket Clevis

Pin clevis menghubungkan pushrod ruang rem ke lengan penyetel kendur. Titik sambungan ini terkena puing-puing jalan, kelembapan, dan pergerakan konstan. Oleskan sedikit gemuk berbahan litium atau gemuk serba guna ke pin clevis pada setiap interval PM yang dijadwalkan , biasanya setiap 25.000 mil untuk sebagian besar operasi Kelas 8. Pin clevis yang terjepit dapat membatasi penggunaan rem dan menimbulkan kelambatan yang berbahaya dalam respons pengereman.

Bushing Braket Jangkar

Pin jangkar dan bushingnya merupakan tempat badan penyetel kekenduran berputar selama penerapan rem. Busing ini mengalami gesekan yang signifikan saat diberi beban. Kebanyakan produsen penyetel kendur menyertakan fitting gemuk (Fitting Zerk) di lokasi ini. Gunakan 2–3 pompa gemuk hingga Anda melihat sedikit pembersihan di bagian tepinya — ini menandakan gemuk lama telah berpindah dan gemuk baru telah mengelilingi bushing sepenuhnya.

Rem Camshaft dan Bushing Camshaft

Meskipun secara teknis merupakan bagian dari rakitan rem pondasi dan bukan penyetel kendur itu sendiri, S-cam dan bushing pendukungnya harus diberi gemuk pada saat yang bersamaan. Penyetel kendur berhubungan langsung dengan spline poros bubungan, dan sambungan spline poros bubungan yang kering atau terkorosi akan mencegah transfer torsi yang tepat dan dapat menyebabkan keausan penyetel tidak merata. Para pemeriksa CVSA (Commercial Vehicle Safety Alliance) secara teratur menyatakan bahwa bushing camshaft yang aus atau kering merupakan salah satu penyebab rem tidak dapat disetel.

Port Roda Gigi Internal: Lanjutkan dengan Hati-hati

Beberapa penyetel kendur otomatis, seperti yang dibuat oleh Haldex dan Meritor (sekarang bagian dari Meritor WABCO), memiliki fitting gemuk pada badan penyetel yang mengarah ke mekanisme internal. Pemasangan ini hanya boleh menerima maksimal satu atau dua pompa gemuk. Pemberian pelumas yang berlebihan pada port ini adalah salah satu penyebab kegagalan fungsi penyetel kendur otomatis yang paling sering disebutkan. Gemuk berlebih dapat mengganggu kopling satu arah internal, menyebabkan penyetel berhenti mengkompensasi keausan kampas rem.

Jenis Gemuk Penting: Apa yang Digunakan pada Slack Adjuster

Tidak semua gemuk kompatibel dengan komponen penyetel kendur. Penggunaan produk yang salah dapat menyebabkan penurunan segel, percepatan keausan, atau kontaminasi pada mekanisme internal. Berikut perbandingan jenis gemuk yang umum digunakan pada perawatan rem kendaraan niaga:

Selalu periksa produsen pengatur kendur manual servis untuk spesifikasi gemuk yang tepat. Haldex, misalnya, menetapkan gemuk berbahan dasar litium atau kalsium NLGI 1 atau 2 untuk pengatur kendur otomatisnya. Meritor juga merekomendasikan Gemuk Sasis Serbaguna (MPG) untuk perlengkapan eksternal. Menyimpang dari spesifikasi — bahkan menggunakan gemuk "premium" — dapat membatalkan cakupan garansi dan mempercepat keausan komponen.

Seberapa Sering Slack Adjuster Harus Dilumasi

Interval pelumasan bervariasi berdasarkan kondisi pengoperasian, aplikasi kendaraan, dan panduan pabrikan. Namun, praktik industri secara umum mengikuti tolok ukur berikut:

• Setiap 25.000 mil atau 3 bulan (mana yang lebih dulu) untuk truk Kelas 8 over-the-road yang beroperasi di iklim sedang
• Setiap 10.000–15.000 mil untuk kendaraan yang beroperasi dalam siklus tugas berat — konstruksi, penebangan, pembuangan sampah, atau pengoperasian yang sering melibatkan kondisi basah atau berlumpur
• Pada setiap pemeriksaan rem berapapun jarak tempuhnya — Peraturan FMCSA mewajibkan pemeriksaan rem setidaknya setiap 90 hari untuk kendaraan bermotor komersial
• Setiap kali penyetel kendur dilepas untuk diservis, dipasang kembali, atau diganti — gemuk baru harus diberikan sebelum unit dapat digunakan kembali.

Perlu diperhatikan bahwa lingkungan pengoperasian yang berat secara drastis memperpendek interval pelumasan. Kendaraan yang secara teratur melewati penyeberangan air, jalan musim dingin yang mengandung garam, atau tempat kerja dengan tingkat debu yang tinggi harus berada pada jarak tempuh yang lebih pendek. Penumpukan korosi pada titik pivot dan fitting gemuk merupakan penyebab utama penggantian slack adjuster secara dini — sebuah komponen yang harganya dapat berkisar antara $80 hingga $250 per unit tergantung pada merek dan modelnya.

Langkah-demi-Langkah: Cara Melumasi Pengatur Slack dengan Benar

Prosesnya mudah, namun perhatian terhadap detail membedakan pekerjaan pelumasan yang tepat dari pekerjaan yang menimbulkan masalah di kemudian hari. Berikut adalah prosedur praktis yang dapat diterapkan pada sebagian besar pengatur kendur otomatis:

1. Ganjal roda dan lepaskan rem pegas. Anda perlu melepaskan rem sepenuhnya untuk menilai dan mengakses semua titik pelumasan dengan benar. Jangan pernah bekerja di bawah kendaraan dengan rem aktif sebagai satu-satunya pengekang.
2. Periksa secara visual slack adjuster dan komponen sekitarnya. Perhatikan tanda-tanda sepatu bot retak, tutup pelumas hilang, goresan karat pada titik pivot, atau kerusakan fisik yang terlihat jelas. Jika badan penyetel retak atau lengan bengkok, pelumasan bukanlah solusinya — unit perlu diganti.
3. Bersihkan setiap fitting gemuk (Zerk) sebelum mengoleskan gemuk. Gunakan sikat kawat atau lap untuk menghilangkan kotoran, karat, dan timbunan lemak lama di sekitar kepala fitting. Memompa gemuk pada fitting yang kotor akan mendorong kontaminan langsung ke dalam bearing atau bushing.
4. Pasangkan pistol gemuk dengan erat pada fittingnya. Sambungan yang longgar akan membuang-buang minyak dan dapat merusak jarum pemasangan. Jika fitting tidak menerima gemuk, maka fitting mungkin tersumbat atau tersangkut — ganti fitting sebelum melanjutkan.
5. Oleskan gemuk secara perlahan dan hitung pompa Anda. Untuk titik pivot eksternal (pin clevis, bushing jangkar), pompa hingga Anda melihat sedikit penghembusan pada tepi segel. Untuk pemasangan penyetel internal (jika ada), batasi penggunaan maksimal 1–2 pompa.
6. Bersihkan sisa minyak. Gemuk yang tertinggal di bagian luar bodi penyetel menarik debu dan serpihan jalan, yang lama kelamaan membentuk pasta abrasif. Bersihkan gemuk pembersih yang telah mencapai tromol rem atau area kontak lapisan rem — kontaminasi minyak pada lapisan rem merupakan masalah keselamatan yang mendesak dan memerlukan penggantian lapisan.
7. Pasang kembali tutup pemasangan gemuk. Tutup plastik atau karet kecil ini melindungi jarum pemasangan dari intrusi kotoran di antara interval servis. Harganya tidak mahal dan sering diabaikan, namun memberikan perbedaan yang berarti dalam menjaga umur panjang.
8. Periksa gerakan pushrod setelah menyelesaikan pelumasan. Gunakan penggaris atau indikator langkah rem untuk memastikan langkah batang penekan berada dalam batas yang diperbolehkan untuk ukuran ruang rem. Batas di luar penyesuaian FMCSA antara lain adalah: 1¾ inci untuk Tipe 20, 1¾ inci untuk Tipe 24, dan 2 inci untuk ruang Tipe 30. Pukulan yang melampaui batas ini merupakan pelanggaran kritis di luar pelayanan.

Tanda-Tanda Slack Adjuster Belum Dilumasi dengan Benar

Pelumasan yang terabaikan tidak selalu menyebabkan kegagalan secara langsung. Seringkali, degradasi terjadi secara bertahap dan muncul sebagai kombinasi gejala yang tidak kentara dan tidak terlalu kentara. Perhatikan indikator berikut:

• Pukulan pushrod yang berlebihan — salah satu konsekuensi paling langsung dari slack adjuster yang rusak atau tidak berfungsi. Jika penyetel tidak mengkompensasi keausan lapisan, kayuhan akan semakin panjang.
• Pengaplikasian rem tidak merata — jika salah satu sisi poros mempunyai pin clevis atau bushing jangkar yang kaku, rem tersebut akan bekerja dan melepaskan secara berbeda dari rem yang berlawanan, sehingga menyebabkan kendaraan tertarik saat berhenti.
• Goresan karat atau perubahan warna oranye di sekitar lokasi pemasangan gemuk dan titik pivot — tanda nyata bahwa uap air telah masuk dan secara aktif menimbulkan korosi pada permukaan kontak.
• Perlengkapan gemuk yang kaku atau tersangkut yang tidak dapat menerima gemuk pada tekanan pistol normal — menunjukkan fitting atau saluran di belakangnya tersumbat oleh gemuk tua yang mengeras atau endapan korosi.
• Suara gerinda atau decitan selama penggunaan rem yang berasal dari area rem pondasi dan bukan dari kontak pad/rotor — dapat menunjukkan bushing camshaft kering yang menempel pada poros.
• Panas dari ujung roda setelah pengendaraan normal — rem seret yang disebabkan oleh pengatur kendur yang macet atau sambungan pushrod yang macet dapat menghasilkan panas yang signifikan pada tromol dan hub.

Ketika salah satu dari tanda-tanda ini muncul, jangan hanya melumasi ulang dan melanjutkan. Diperlukan pemeriksaan menyeluruh terhadap seluruh sistem rem pondasi. Dalam banyak kasus, penyetel kendur yang diabaikan juga menyebabkan bushing camshaft aus melampaui batas servisnya, sehingga memerlukan suku cadang dan tenaga kerja tambahan.

Penyetel Slack Otomatis vs. Manual: Perbedaan Aturan Pelumasan

Titik pelumasan eksternal — clevis pin, bushing jangkar, camshaft — pada dasarnya sama untuk penyetel kendur otomatis dan manual. Perbedaan internal adalah perbedaan filosofi pemeliharaan kedua tipe tersebut.

Pengatur Slack Manual

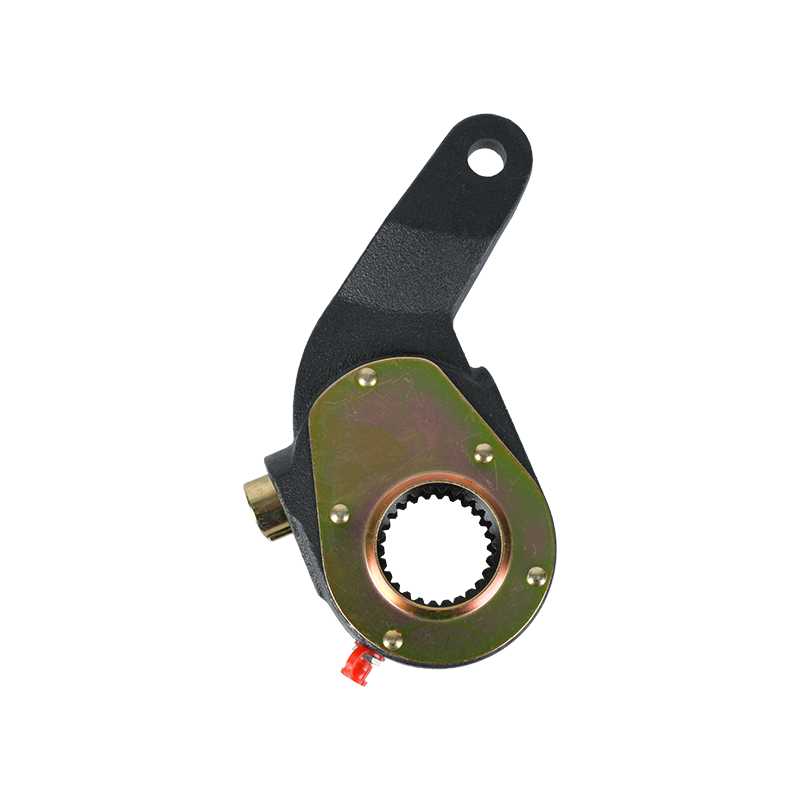

Penyetel kendur manual memiliki konstruksi internal yang lebih sederhana — pada dasarnya adalah roda gigi cacing yang dihubungkan ke baut penyetel. Beberapa desain memiliki port pelumas internal; yang lainnya dianggap "dilumasi seumur hidup" di pabrik. Bagi yang memiliki lubang gemuk, mengoleskan gemuk sesekali akan membantu menjaga roda gigi cacing dan mencegah korosi mengganggu mekanisme penyetelan. Penyetel kendur manual yang tidak dapat disetel karena roda gigi cacing internal macet adalah salah satu alasan paling umum mengapa unit manual dibuang sebelum waktunya. Pelumasan internal yang teratur namun sederhana mencegah hal ini.

Pengatur Slack Otomatis

Mekanisme internal ASA lebih sensitif. Kopling satu arah yang memungkinkan penyesuaian mandiri bergantung pada tingkat gesekan dan keterlibatan mekanis yang tepat. Pelumasan terlalu sedikit menyebabkan bagian kopling aus. Terlalu banyak gemuk, terutama gemuk berbadan berat yang terdorong ke dalam di bawah tekanan, dapat menyebabkan kopling terlepas secara hidraulik — yang berarti penyetel akan berhenti melakukan penyetelan sendiri tanpa adanya indikasi kegagalan. Rem akan tetap berfungsi, tetapi rem akan semakin tidak dapat disetel seiring dengan keausan kampas rem.

Inilah sebabnya mengapa banyak teknisi rem berpengalaman mengikuti pendekatan konservatif: melumasi fitting eksternal pada setiap PM, dan membiarkan port ASA internal kecuali jika interval pabrikan secara khusus mengharuskannya — atau kecuali penyetel sedang dibuat ulang.

Konteks Peraturan dan Inspeksi: Mengapa Pelumasan yang Benar Memiliki Bobot Hukum

Penyetelan rem adalah salah satu bidang peraturan keselamatan kendaraan komersial yang paling ketat ditegakkan di Amerika Serikat dan Kanada. Selama inspeksi CVSA Tingkat I — inspeksi pinggir jalan yang paling komprehensif — inspektur memeriksa kayuhan batang penekan pada setiap ruang rem. Rem yang tidak dapat disetel adalah kondisi tidak dapat digunakan secara otomatis berdasarkan FMCSA 49 CFR Bagian 393.47.

Selama Pemeriksaan Jalan Internasional CVSA 2023, pelanggaran penyetelan rem menyumbang 40,3% dari seluruh pelanggaran rem di luar servis — kategori terbesar. Sebagian besar kasus ini dapat ditelusuri kembali ke pengatur kelonggaran otomatis yang tidak berfungsi atau diabaikan. Operator yang kendaraannya tidak dapat digunakan tidak hanya menghadapi waktu henti dan biaya penundaan, namun juga potensi peningkatan skor BASIC (Kepatuhan, Keamanan, Akuntabilitas) CSA mereka, yang dapat memengaruhi tarif asuransi dan hubungan pengirim.

Dari sudut pandang tanggung jawab, kecelakaan yang berhubungan dengan rem yang melibatkan kendaraan yang kelalaian perawatannya terdokumentasi akan menimbulkan paparan yang sangat besar. Pelumasan penyetel kendur yang tepat, yang dicatat dalam catatan pemeliharaan, merupakan tindakan uji tuntas yang dapat dibuktikan. Ketidakhadirannya – terutama jika interval PM dilewati – dapat digunakan untuk menunjukkan kelalaian dalam litigasi setelah terjadi kecelakaan.

Kesalahan Umum yang Dilakukan Saat Menggemukkan Slack Adjuster

Bahkan teknisi berpengalaman pun memiliki kebiasaan yang mengurangi efektivitas pelumasan penyetel kendur. Ini adalah kesalahan yang paling sering terjadi di lingkungan pemeliharaan armada:

• Memompa terlalu banyak minyak ke port ASA internal. Seperti yang telah dibahas, ini mungkin merupakan kesalahan yang paling merusak. Pemasangan internal pada banyak ASA dirancang untuk menerima hanya sedikit gemuk — seringkali satu pompa atau kurang.
• Tidak membersihkan perlengkapan sebelum mengoles. Gemuk yang terkontaminasi memasuki permukaan bantalan menyebabkan keausan abrasif yang melebihi manfaat pelumasan itu sendiri.
• Melewatkan pin clevis karena bagian luarnya terlihat bagus. Pin clevis dapat tampak bebas karat di bagian luar, sementara permukaan kontak antara peniti dan mata mengalami korosi di bagian dalam. Jika pin sulit digerakkan dengan tangan, maka pin tersebut sudah cukup kaku sehingga mempengaruhi respons rem.
• Mencampur jenis minyak. Menambahkan gemuk kalsium sulfonat di atas dasar gemuk litium yang sudah ada, atau sebaliknya, dapat menyebabkan kerusakan sabun pada zona campuran, menghasilkan residu cairan dengan viskositas rendah yang memberikan pelumasan minimal dan dapat mengenai kampas rem.
• Dengan asumsi bahwa slack adjuster yang baru tidak membutuhkan gemuk. Unit baru datang dari pabrik dengan diberi gemuk, namun penyimpanan yang lama atau penanganan yang tidak tepat dapat mengakibatkan titik pivot menjadi kering pada saat unit dipasang. Selalu verifikasi bahwa ada gemuk pada titik pivot eksternal sebelum kendaraan kembali digunakan.
• Tidak mencatat layanan di log pemeliharaan. Tanpa dokumentasi, tidak ada cara untuk melacak interval, mengidentifikasi pola masalah, atau bertahan dari pengawasan peraturan atau hukum.

Saat Gemuk Tidak Cukup: Mengganti Penyetel Kendur

Pelumas sebanyak apa pun tidak dapat memperbaiki pengatur kendur yang rusak secara mekanis. Mengetahui kapan harus mengganti daripada mempertahankan adalah keputusan penting. Ganti unit jika Anda mengamati salah satu hal berikut:

• Badan penyetel menunjukkan retakan, tekukan yang terlihat, atau deformasi pada lengan
• Bushing jangkar memiliki permainan yang berlebihan — gerakan samping lebih dari 0,030 inci pada lengan penyetel biasanya harus dilakukan penggantian
• Penyetel kendur otomatis yang berulang kali keluar dari penyesuaian setelah mundur secara manual — ini adalah tanda paling jelas dari kegagalan mekanisme internal
• Mekanisme pawl atau kopling terdengar bunyi klik atau terasa kendor saat lengan penyetel diayunkan secara manual
• Perlengkapan gemuk yang terkelupas, patah, atau hilang seluruhnya dan tidak dapat diganti tanpa membongkar penyetel

Masa pakai standar industri dari pengatur kendur otomatis berkualitas, bila dirawat dengan benar, biasanya berkisar antara 500.000 hingga 750.000 mil. Unit yang terbengkalai — jarang dilumasi, dioperasikan di lingkungan yang keras tanpa perhatian servis tambahan — sering kali memerlukan penggantian dengan jarak tempuh kurang dari setengahnya. Perbedaan biaya antara program pemeliharaan proaktif dan siklus penggantian reaktif, dikalikan dengan armada yang terdiri dari 20 truk, dapat mencapai puluhan ribu dolar per tahun untuk suku cadang dan tenaga kerja saja, belum termasuk waktu henti.
