Apa itu Slack Adjuster pada Rem Udara? Panduan Lengkap

SEBUAHpa yang Dilakukan Penyetel Slack pada Rem Udara

A pengatur kendur adalah lengan mekanis yang menghubungkan pushrod ruang rem udara ke camshaft rem. Saat rem diterapkan, udara bertekanan mendorong pushrod ke luar, dan pengatur kendur mengubah gaya linier tersebut menjadi gaya rotasi pada S-cam, yang menyebarkan sepatu rem ke tromol. Tanpa slack adjuster yang berfungsi dengan baik, sepatu rem tidak dapat melakukan kontak penuh dengan tromol, sehingga mengurangi tenaga pengereman secara drastis.

Istilah "slack" mengacu pada celah atau celah antara sepatu rem dan tromol. Ketika kampas rem menjadi aus seiring berjalannya waktu, celah tersebut akan bertambah, yang berarti batang penekan harus bergerak lebih jauh sebelum rem benar-benar dapat diaktifkan. Tugas penyetel kendur adalah mengkompensasi keausan tersebut dan menjaga kayuhan pushrod dalam rentang pengoperasian yang aman — biasanya ditentukan oleh peraturan FMCSA sebagai tidak lebih dari pengukuran spesifik tergantung pada jenis dan ukuran ruang rem.

Penyetel kendur ditemukan di hampir semua kendaraan komersial menengah dan berat yang dilengkapi dengan rem udara — truk Kelas 6, 7, dan 8, trailer, bus, dan peralatan konstruksi tertentu. Mereka dipasang pada setiap ujung poros rem dan bekerja bersama dengan rakitan rem pondasi.

Pengatur Slack Manual vs Pengatur Slack Otomatis

Ada dua tipe utama penyetel kendur yang digunakan dalam sistem rem udara: manual dan otomatis. Memahami perbedaannya sangat penting untuk penjadwalan pemeliharaan dan inspeksi pinggir jalan.

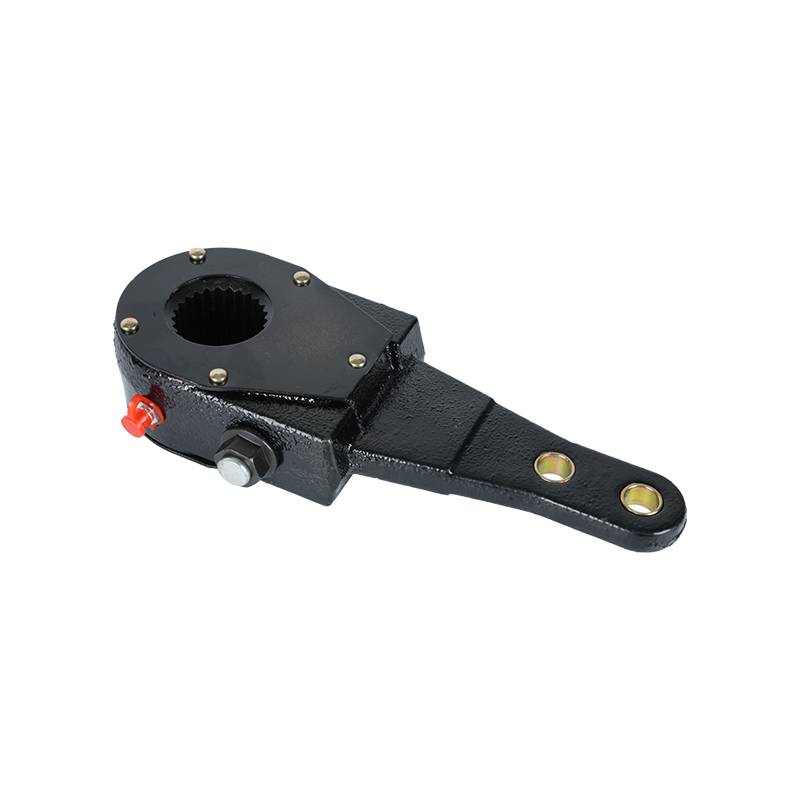

Pengatur Slack Manual

Penyetel kendur manual memerlukan penyetelan berkala oleh mekanik atau teknisi terlatih. Mereka memiliki baut penyetel kepala segi enam — biasanya berukuran 9/16 inci — yang harus diputar untuk memutar roda gigi cacing di dalamnya, yang mengubah posisi lengan penyetel relatif terhadap poros bubungan dan mengencangkan jarak bebas rem ke tromol. Penyetel manual harus diperiksa dan disetel sesering setiap hari dalam kondisi penggunaan berat. Mengabaikan penyetelan manual adalah salah satu alasan paling umum mengapa kendaraan komersial gagal dalam pemeriksaan rem.

Penyetel kendur manual masih ditemukan pada kendaraan tua dan peralatan khusus tertentu. Sejak tahun 1994, FMCSA telah mewajibkan semua trailer rem udara yang baru diproduksi untuk menggunakan pengatur kendur otomatis, dan sejak tahun 1995 aturan yang sama berlaku untuk truk dan bus. Namun, kendaraan yang diproduksi sebelum tanggal tersebut masih boleh beroperasi secara legal dengan unit manual jika dirawat dengan baik.

Pengatur Slack Otomatis (ASA)

Penyetel kendur otomatis — biasa disingkat ASA — menyetel sendiri setiap kali rem diterapkan. Mekanisme internal mendeteksi ketika kayuhan pushrod melebihi rentang optimal dan memutar penyetel untuk mengimbanginya. Secara teori, ASA yang berfungsi dengan baik harus mempertahankan pukulan pushrod yang benar setiap saat tanpa campur tangan manusia. Dalam praktiknya, ASA masih perlu diperiksa secara berkala karena dapat rusak, aus, atau tidak berfungsi, dan pengatur otomatis yang macet tidak akan dapat memperbaiki dirinya sendiri.

Kesalahpahaman yang umum adalah bahwa pengatur kendur otomatis tidak memerlukan perawatan apa pun. Itu tidak benar. Jika ASA tidak dapat mempertahankan kayuhan pushrod sesuai spesifikasi, penyebab utamanya sering kali adalah lapisan rem atau tromol yang aus — kondisi yang tidak dapat diperbaiki sendiri oleh penyetel. Mengganti penyetel tanpa mengatasi penyebab utama hanya akan mengakibatkan rem tidak dapat disetel berulang kali.

Bagaimana Slack Adjuster Cocok dengan Sistem Rem Udara yang Lebih Luas

Untuk memahami mengapa slack adjuster sangat penting, ada baiknya kita menelusuri cara kerja rem udara dari pedal ke roda.

1. Pengemudi menekan pedal rem, yang membuka katup kaki dan melepaskan udara bertekanan dari tangki suplai.
2. Udara mengalir ke ruang rem — tabung logam bundar yang dipasang pada atau dekat poros.
3. Tekanan udara mendorong diafragma ke dalam ruangan, yang mendorong pushrod keluar.
4. Pushrod menekan pin clevis di ujung lengan penyetel kendur, memutar penyetel mengelilingi poros bubungan.
5. Penyetel kendur memutar S-cam (atau baji, tergantung pada jenis rem), yang memaksa sepatu rem keluar ke bagian dalam tromol.
6. Gesekan antara sepatu dan drum memperlambat roda.

Penyetel kendur pada dasarnya adalah tuas dalam sistem ini. Seperti tuas lainnya, efektivitasnya bergantung pada panjang lengan dan sudut penerapan gaya. Geometri optimal terjadi ketika lengan penyetel kendur berada pada sudut kira-kira 90 derajat terhadap pushrod pada titik penerapan rem penuh. Ketika rem tidak dapat disetel, sudut ini menyimpang, sehingga mengurangi keunggulan mekanis dan efisiensi pengereman.

Panjang lengan pengatur kendur diukur dalam inci dan dicap atau dicetak pada badan pengatur. Panjang umum adalah 5-1/2 inci dan 6 inci. Panjang lengan harus sesuai dengan ukuran ruang rem dan spesifikasi pabrikan untuk gandar — mencampurkan panjang lengan yang salah merupakan kesalahan keselamatan serius yang memengaruhi torsi pengereman.

Batasan Pukulan Pushrod dan Mengapa Penting

Peraturan federal berdasarkan 49 CFR Part 393 dan standar inspeksi rem CVSA menentukan panjang langkah pushrod maksimum yang diperbolehkan untuk setiap ukuran ruang. Melebihi batas ini berarti rem tidak dapat disetel dan kendaraan tidak dapat digunakan.

Berikut adalah contoh batas langkah maksimum untuk jenis ruang rem yang umum:

Rem yang bahkan 1/4 inci melebihi batas langkah maksimum dapat mengurangi gaya pengereman sebesar 20 persen atau lebih. Pada kendaraan kombinasi berbobot 80.000 pon dengan muatan penuh, pengurangan torsi pengereman dapat menambah jarak berhenti hingga puluhan kaki — cukup untuk menyebabkan tabrakan dahsyat pada kecepatan jalan raya.

Inspektur mengukur kayuhan pushrod dengan menandai pushrod dalam keadaan diam, menerapkan tekanan udara sekitar 90 psi ke rem, dan mengukur seberapa jauh pushrod bergerak. Tes ini cepat dan mudah, itulah sebabnya tes ini merupakan salah satu hal pertama yang diperiksa oleh inspektur CVSA selama inspeksi Tingkat I.

Tanda-tanda Slack Adjuster yang Gagal atau Tidak Dapat Disesuaikan

Pengatur kelonggaran yang buruk atau tidak dapat disesuaikan tidak selalu muncul secara dramatis. Dalam banyak kasus, kendaraan masih berhenti — hanya saja tidak efektif atau merata. Berikut adalah indikator paling andal bahwa ada sesuatu yang salah.

Pedal Rem Panjang atau Spons

Jika pedal rem memerlukan tekanan lebih dari biasanya atau kendaraan membutuhkan waktu lebih lama untuk merespons, maka pushrod mungkin bergerak terlalu jauh sebelum sepatu bersentuhan dengan tromol. Ini adalah gejala langsung dari slack adjuster yang terlalu longgar.

Kendaraan Menarik ke Satu Sisi Saat Pengereman

Jika salah satu penyetel kendur disetel dengan benar dan penyetel pada ujung gandar yang berlawanan tidak, maka gaya pengereman akan menjadi tidak seimbang. Sisi dengan gaya pengereman lebih besar akan melambat lebih cepat sehingga menyebabkan kendaraan tertarik ke arah tersebut. Hal ini sangat berbahaya pada kondisi basah atau licin dan dapat menyebabkan situasi jackknife pada kendaraan kombinasi.

Pushrod Over-Travel yang Terlihat

Selama inspeksi visual dengan rem diaktifkan, Anda dapat mengamati setiap pushrod. Jika tampak memanjang sepenuhnya atau hampir memanjang sepenuhnya, berarti penyetel kendur tidak menjaga jarak yang tepat antara sepatu dan drum. Pada langkah maksimum, diafragma di dalam ruang mendorong dinding ruang daripada memberikan gaya, yang secara mekanis tidak efisien dan berbahaya.

Rem Seret atau Terlalu Panas

Masalah sebaliknya — penyetel yang disetel terlalu kencang — membuat sepatu rem tetap bersentuhan sebagian dengan tromol bahkan ketika rem dilepas. Hal ini menciptakan gesekan konstan, menghasilkan panas. Suhu drum di atas 400°F (204°C) menunjukkan rem terseret dan dapat menyebabkan rem memudar, lapisan kaca menjadi kaca, atau bahkan kebakaran dalam kasus yang ekstrim. Anda dapat mengidentifikasi hambatan dengan menyentuh area hub roda setelah mengemudi (hati-hati — mungkin cuacanya sangat panas) atau dengan mencium bahan gesekan yang terbakar.

Pengatur Slack Otomatis yang Terus Keluar dari Penyesuaian

Jika Anda atau bengkel Anda telah menyetel penyetel kendur otomatis secara manual dan langsung keluar dari spesifikasi, ini adalah tanda bahwa ASA itu sendiri rusak — biasanya mekanisme kopling internal aus atau macet — atau kampas rem sudah aus melebihi batas servis. Menyetel ulang penyetel otomatis yang sama berulang kali tanpa menyelidiki akar permasalahannya tidak efektif dan merupakan pelanggaran terhadap pedoman pabrikan. Meritor, Haldex, dan pabrikan lain secara eksplisit menyatakan bahwa ASA yang memerlukan penyesuaian manual berulang kali harus diganti, bukan disetel ulang.

Cara Memeriksa Slack Adjuster dengan Benar

Prosedur pemeriksaan sedikit berbeda tergantung pada apakah penyetelnya manual atau otomatis, namun langkah inti berlaku untuk keduanya.

Pengaturan Pra-Inspeksi

• Parkirkan kendaraan pada permukaan yang rata dengan roda terganjal.
• Tingkatkan tekanan udara sistem hingga setidaknya 90 psi — standar CVSA untuk pengukuran langkah.
• Lepaskan rem pegas (parkir) sehingga hanya rem servis yang diuji.
• Mintalah orang kedua untuk menginjak rem kaki saat Anda mengamati dari ujung roda, atau gunakan alat untuk menandai batang penekan sebelum dan sesudah penggunaan.

Mengukur Pukulan Batang Tekan

• Dengan rem dilepas sepenuhnya, tandai pushrod pada titik keluarnya ruang rem menggunakan kapur atau spidol.
• Berikan tekanan rem penuh (minta seseorang menahan pedal dengan kuat).
• Ukur jarak yang telah ditempuh pushrod dari tanda awal Anda.
• Bandingkan dengan batas FMCSA untuk jenis ruang tersebut.
• Jika kayuhan melebihi batas, maka rem tidak dapat disetel dan harus diperbaiki sebelum kendaraan dioperasikan.

Memeriksa Kerusakan Fisik dan Permainan

• Periksa badan penyetel kendur dari keretakan, korosi, atau kerusakan fisik.
• Periksa pin clevis dan bushing tempat pushrod terhubung ke lengan penyetel — gerakan lateral yang berlebihan di sini menunjukkan pin clevis yang aus atau bushing mata penyetel yang aus.
• Pegang lengan penyetel dan coba gerakkan secara manual dengan rem dilepas. Penyetel kendur yang disetel dengan benar harus memiliki ruang gerak bebas antara 1/2 inci dan 3/4 inci di ujung pin clevis. Kurang dari ini menunjukkan penyesuaian yang berlebihan; lebih menunjukkan penyesuaian yang kurang.
• Pastikan penyetel telah dilumasi dengan benar melalui fitting zerk — kurangnya pelumasan adalah penyebab utama penyetel kendur otomatis macet.

Menyesuaikan Secara Manual a Pengatur Slack Manual

Jika Anda memiliki slack adjuster manual yang di luar spesifikasi, prosedur penyetelannya adalah sebagai berikut:

1. Lepaskan rem parkir sepenuhnya.
2. Temukan baut penyetel (pelengkap segi enam) pada badan penyetel.
3. Putar baut searah jarum jam untuk mengencangkan (mengurangi kayuhan) hingga Anda merasakan hambatan saat sepatu menyentuh drum.
4. Lepaskan baut 1/2 putaran berlawanan arah jarum jam untuk mendapatkan jarak bebas sepatu-ke-drum yang tepat.
5. Ukur ulang gerakan pushrod untuk memastikannya sesuai spesifikasi.
6. Pastikan roda berputar bebas tanpa hambatan.

Jangan sekali-kali mencoba menyetel penyetel kendur otomatis secara manual untuk mengimbangi kayuhan batang penekan yang berlebihan — hal ini akan menonaktifkan fungsi penyesuaian mandiri dan menutupi masalah mendasar. Prosedur yang benar adalah mendiagnosis mengapa ASA tidak melakukan penyesuaian dan mengatasi penyebabnya secara langsung.

Penyebab Umum Masalah Slack Adjuster

Memahami apa yang menyebabkan slack adjuster gagal atau keluar dari penyesuaian membantu dalam pencegahan dan diagnosis.

Kampas Rem Aus

Ini adalah satu-satunya alasan paling umum mengapa rem tidak dapat disetel. Saat material pelapis menjadi rusak, jarak antara sepatu dan drum bertambah, sehingga membutuhkan lebih banyak pergerakan pushrod. Penyetel manual yang tidak diservis secara teratur akan semakin menyimpang dari spesifikasi. Bahkan penyetel otomatis pada akhirnya akan menghabiskan rentang penyetelannya jika lapisan tidak diganti tepat waktu. Kebanyakan produsen kampas rem merekomendasikan pemeriksaan pada interval 50.000 mil untuk kendaraan jalan raya, atau pada setiap servis PM terjadwal.

Kurangnya Pelumasan

Penyetel kendur otomatis berisi roda gigi internal, pawl, dan mekanisme kopling satu arah. Komponen-komponen ini bergantung pada gemuk agar dapat berfungsi dengan benar. Ketika gemuk rusak atau hilang – hal ini biasa terjadi pada kendaraan yang sering terkena pencucian bertekanan tinggi – mekanisme internal akan rusak dan penyetel kehilangan kemampuannya untuk melakukan penyesuaian otomatis. Interval pemberian pelumasan berbeda-beda menurut pabrikan, tetapi biasanya setiap 25.000 mil atau setiap 3 bulan, mana saja yang lebih dulu.

Pin Clevis Rusak atau Aus

Pin clevis menghubungkan pushrod ke lengan penyetel kendur. Seiring waktu, pin dan lubangnya aus, menyebabkan sambungan menjadi berantakan. Kemiringan ini tidak diambil oleh penyetel — ini menambah panjang kayuhan efektif secara langsung. Pin clevis yang sudah aus dapat menambah jarak kayuhan sebesar 1/4 inci, yang dapat mendorong rem yang tidak sesuai standar ke wilayah yang tidak dapat digunakan.

Pengatur Slack Salah Dipasang

Menggunakan penyetel kendur dengan panjang lengan yang salah untuk ruang rem dan spesifikasi gandar adalah kesalahan pemasangan yang lebih umum daripada yang disadari sebagian besar armada. Lengan yang terlalu panjang menimbulkan keuntungan mekanis yang berlebihan dan dapat melakukan pengereman secara berlebihan, sedangkan lengan yang terlalu pendek mengurangi torsi pengereman. Selalu sesuaikan penyetel pengganti dengan spesifikasi OEM untuk posisi gandar tersebut.

Lengan Penyetel Bengkok atau Retak

Kerusakan fisik akibat puing-puing jalan, benturan tepi jalan, atau pemasangan yang tidak tepat dapat menyebabkan lengan penyetel bengkok atau rumahan retak. Lengan yang bengkok mengubah panjang efektif dan geometri penyetel, sehingga mengurangi torsi pengereman. Penyetel apa pun yang terlihat retak atau bengkok harus segera diganti — ini bukan komponen yang dapat diluruskan atau dilas dan digunakan kembali.

Penggantian Slack Adjuster: Kapan dan Bagaimana

Penyetel kendur adalah komponen aus yang masa pakainya terbatas. Sebagian besar pabrikan menyarankan penggantian pada jarak 300.000 hingga 500.000 mil dalam kondisi normal, meskipun aplikasi tugas berat mungkin memerlukan penggantian lebih awal. Berikut kondisi yang memerlukan penggantian segera:

• Perumahan retak atau lengan bengkok
• Penyetel otomatis yang secara konsisten gagal mempertahankan kayuhan pushrod sesuai spesifikasi meskipun ketebalan lapisan sudah benar dan gemuk yang tepat
• Disita adjuster yang tidak mau berputar pada camshaft
• Roda gigi cacing yang aus atau ulir internal yang terlepas pada penyetel manual
• Tubuh terkorosi parah yang mengganggu integritas struktural
• Fitting gemuk (zerk) longgar atau hilang sehingga tidak dapat diganti

Saat mengganti slack adjuster, selalu ganti clevis pin dan bushing secara bersamaan jika terlihat aus. Penggunaan kembali pin clevis yang sudah usang dengan penyetel baru akan menimbulkan kesalahan pengukuran kayuhan yang sama seperti yang baru saja diperbaiki.

Setelah pemasangan, lumasi penyetel melalui fitting zerk sampai gemuk baru keluar dari segel, injak rem beberapa kali agar ASA dapat mengindeks dan mengatur dirinya sendiri, lalu ukur ulang kayuhan batang penekan untuk memastikan penyetelan yang tepat sebelum mengembalikan kendaraan ke layanan.

Implikasi Peraturan dan Keamanan dari Kepatuhan Slack Adjuster

Rem yang tidak dapat disetel – paling sering disebabkan oleh masalah penyetel yang kendur – merupakan salah satu pelanggaran tidak berfungsi yang paling sering ditemukan selama inspeksi tepi jalan CVSA. Dalam inspeksi Pekan Keamanan Rem tahunan CVSA, rem yang tidak disetel secara konsisten merupakan penyebab terbesar dari seluruh pelanggaran terkait rem. Dalam inspeksi cepat CVSA baru-baru ini, sekitar 12 hingga 14 persen dari seluruh kendaraan komersial yang diperiksa tidak dapat digunakan karena kerusakan rem, dengan masalah terkait penyetel kendur sebagai salah satu penyebab utamanya.

Pelanggaran di luar layanan untuk penyetelan rem membuat kendaraan langsung keluar dari jalan dan dapat mengakibatkan denda, diskualifikasi pengemudi, dan skor SMS negatif dalam Sistem Pengukuran Keselamatan FMCSA. Operator dengan skor rem SMS yang tinggi ditandai untuk intervensi prioritas, yang dapat memicu audit dan tinjauan kepatuhan.

Di luar hukuman peraturan, konsekuensi keselamatan dari rem yang tidak dapat disetel sangat parah. Studi yang dilakukan oleh FMCSA dan NHTSA secara konsisten menunjukkan bahwa kendaraan komersial dengan kerusakan rem sangat banyak jumlahnya dalam data kecelakaan fatal. Kendaraan kombinasi bermuatan yang melaju dengan kecepatan 65 mph memerlukan jarak sekitar 400 kaki untuk berhenti dalam kondisi normal — kerusakan rem dapat memperpanjang jarak tersebut hingga 25 persen atau lebih.

Pengemudi memiliki kewajiban hukum berdasarkan 49 CFR Part 396 untuk melakukan pemeriksaan sebelum dan sesudah perjalanan yang mencakup pemeriksaan rem dasar. Meskipun pengemudi biasanya tidak diharapkan untuk mengukur gerakan pushrod secara tepat, mereka harus dapat mengenali tanda-tanda jelas dari tarikan rem, tarikan, atau rasa pedal yang tidak normal, dan laporkan hal tersebut sebelum mengoperasikan kendaraan.

Istilah yang Sering Bingung Terkait dengan Slack Adjuster

Beberapa istilah terkait sering muncul bersamaan dengan slack adjuster dalam diskusi pemeliharaan. Berikut ini referensi singkat untuk menjaganya tetap lurus.

• Ruang rem: Tabung yang digerakkan udara yang menampung diafragma dan batang dorong. Penyetel kendur menempel pada pushrod yang keluar dari ruangan ini.
• kamera S: Cam berputar berbentuk seperti huruf S yang diputar oleh pengatur kendur. Rotasi S-cam memaksa sepatu rem keluar dan menempel pada tromol.
• Pukulan batang dorong: Jarak yang ditempuh pushrod dari keadaan diam hingga penerapan rem penuh. Ini adalah pengukuran yang diatur oleh FMCSA dan diperiksa selama inspeksi CVSA.
• pin clevis: Pin yang menghubungkan pushrod dengan lubang (mata) pada slack adjuster arm. Keausan pada titik ini secara langsung meningkatkan pukulan efektif.
• Kampas rem (sepatu): Bahan gesekan yang bersentuhan dengan drum. Saat keausan ini, pengatur kekenduran harus mengimbanginya dengan menjaga sepatu lebih dekat ke permukaan drum.
• Rem pegas (rem parkir): Mekanisme pengereman terpisah yang menggunakan pegas koil besar, bukan tekanan udara. Penyetel kendur juga mengoperasikan sisi rem pegas pada ruang piggyback (kombinasi), itulah sebabnya penyetelan yang tepat akan memengaruhi fungsi rem servis dan rem parkir.
• Indikator penyesuaian rem: Beberapa ASA modern menyertakan indikator visual — pita atau penanda berwarna — yang menunjukkan apakah pengatur berada dalam jangkauan pengoperasiannya. Indikator ini merupakan pemeriksaan pertama yang berguna namun tidak menggantikan pengukuran goresan yang tepat.
