Cara Memeriksa Slack Adjuster: Panduan Lengkap

Cara Memeriksa Pengatur Kelonggaran : Jawaban Langsung

Untuk memeriksa kekenduran penyetel, injak rem sepenuhnya dan tahan, lalu ukur langkah pushrod pada setiap ruang rem. Langkah pushrod tidak boleh melebihi 2 inci (50,8 mm) untuk sebagian besar ruang rem standar dengan penerapan rem penuh 90–100 psi. Jika kayuhannya melampaui batas legal, penyetel kendur memerlukan penyetelan atau penggantian segera. Ini adalah pemeriksaan inti — segala sesuatu yang lain dibangun di atasnya.

Penyetel kendur adalah penghubung mekanis antara batang penekan ruang rem dan poros bubungan rem. Jika tidak dapat disetel, rem Anda secara efektif melemah, jarak berhenti Anda bertambah, dan dalam inspeksi pinggir jalan, kendaraan Anda dapat dikeluarkan dari layanan. Memahami cara memeriksanya dengan benar — dan seberapa sering — sangat penting bagi setiap pengemudi truk, mekanik armada, atau pemilik-operator.

Memahami Apa yang Sebenarnya Dilakukan oleh Slack Adjuster

Sebelum terjun ke langkah pemeriksaan, ada baiknya memahami peran penyetel kendur dalam sistem rem udara. Saat kampas rem rusak seiring berjalannya waktu, jarak antara kampas rem dan tromol bertambah. Tanpa kompensasi, pushrod ruang rem harus bergerak lebih jauh untuk mengerem — pada akhirnya akan bergerak sejauh ini sehingga gaya pengereman menjadi tidak memadai atau pushrod melebihi rentang langkah efektifnya.

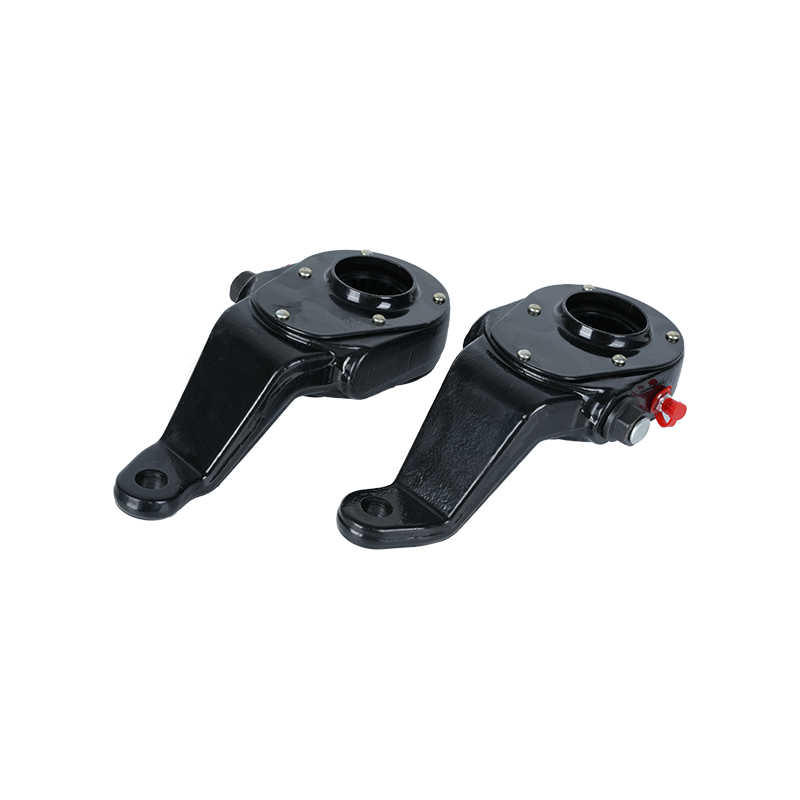

Penyetel kendur mengkompensasi keausan ini. Mereka pada dasarnya adalah lengan tuas dengan mekanisme roda gigi cacing yang memutar S-cam (atau wedge cam) untuk menjaga sepatu rem cukup dekat dengan tromol untuk pengereman yang efektif. Ada dua tipe utama:

• Penyetel kendur manual — Perlu penyetelan tangan secara berkala menggunakan kunci pas untuk memutar baut penyetel. Mereka masih ditemukan pada kendaraan tua dan beberapa as roda trailer.
• Penyetel kendur otomatis (ASA) — Dirancang untuk menyesuaikan sendiri selama aplikasi rem normal. Hal ini menjadi wajib pada semua kendaraan komersial baru dengan rem udara di Amerika Serikat setelah 20 Oktober 1994, berdasarkan peraturan FMCSA.

Kesalahpahaman yang umum dan berbahaya adalah bahwa pengatur kendur otomatis tidak perlu diperiksa karena alat tersebut dapat menyesuaikan sendiri. Ini salah. ASA yang tidak dapat disetel adalah tanda adanya masalah mekanis yang lebih dalam - pin clevis yang aus, bushing camshaft yang buruk, mekanisme ASA yang rusak - dan menyetel ulang secara manual hanyalah perbaikan sementara. FMCSA dan produsen rem menekankan bahwa ASA yang berfungsi dengan baik harus mempertahankan penyesuaian yang benar, sehingga ASA yang tidak dapat disesuaikan memerlukan diagnosis, bukan hanya pengetatan ulang.

Alat yang Anda Butuhkan Sebelum Memulai

Memeriksa penyetel kendur tidak memerlukan peralatan khusus yang mahal, tetapi Anda memerlukan dasar-dasar yang tepat untuk mendapatkan pengukuran yang akurat dan aman.

• Penggaris atau pita pengukur ditandai dalam inci dan milimeter
• Kapur atau spidol cat untuk menandai pushrod
• Kunci pas 9/16 inci atau 5/8 inci (untuk penyetelan manual jika diperlukan)
• Guncangan roda untuk mencegah pergerakan kendaraan
• Kacamata pengaman dan sarung tangan
• Pasokan udara — kendaraan harus memiliki tekanan udara sistem penuh, biasanya 90–100 psi, sebelum melakukan pengereman untuk pengukuran

Selalu ganjal roda sebelum masuk ke bawah atau dekat roda. Sekalipun rem parkir diaktifkan, jangan hanya mengandalkan sistem rem untuk menahan kendaraan selama pemeriksaan.

Langkah-demi-Langkah: Cara Memeriksa Slack Adjuster dengan Benar

Langkah 1 — Bangun Tekanan Udara Penuh

Nyalakan kendaraan dan biarkan sistem udara mencapai tekanan pengoperasian penuh. Kebanyakan sistem rem udara beroperasi pada 100–120 psi, dan Anda memerlukan minimal 90 psi untuk pengukuran pukulan pushrod yang valid. Pengujian pada tekanan udara rendah memberikan pembacaan langkah pendek yang salah dan dapat membuat Anda percaya bahwa rem telah disetel dengan benar padahal sebenarnya tidak.

Langkah 2 — Tandai Pushrod saat Istirahat

Dengan rem dilepas sepenuhnya (tanpa menggunakan pedal, rem parkir dilepas jika aman untuk melakukannya), gunakan kapur atau spidol cat untuk menandai batang penekan tepat di depan ruang rem. Ini adalah titik referensi nol Anda. Buatlah tanda terlihat jelas sehingga Anda dapat mengukur secara akurat setelah penggunaan rem.

Langkah 3 — Gunakan Rem dan Tahan

Mintalah orang kedua untuk menginjak dan menahan rem kaki pada tekanan sekitar 90 psi, atau menggunakan alat pengaplikasian rem jika bekerja sendiri. Rem harus diaktifkan dan ditahan sepenuhnya saat Anda mengukur — tidak dipompa atau diterapkan sebagian. Penerapan sebagian akan memberikan pembacaan goresan yang lebih pendek dan kesan palsu tentang penyesuaian yang benar.

Langkah 4 — Ukur Pukulan Pushrod

Ukur jarak dari muka ruang rem ke tanda kapur Anda. Ini adalah pukulan pushrod yang diterapkan. Bandingkan pengukuran ini dengan batas maksimum yang sah untuk jenis dan ukuran ruang rem pada kendaraan Anda. Pukulan yang melebihi batas maksimum merupakan kondisi di luar layanan berdasarkan peraturan FMCSA.

Langkah 5 — Periksa Panjang Lengan Pengatur Slack

Saat Anda berada di setiap roda, periksa juga lengan pengatur kendur secara visual. Lengan harus tegak lurus (kira-kira 90 derajat) terhadap pushrod ketika rem diterapkan sepenuhnya. Jika sudut lengan secara signifikan kurang dari 90 derajat saat rem diterapkan, keuntungan mekanis berkurang, yang berarti gaya pengereman pada roda terganggu meskipun kayuhan pushrod tampaknya dapat diterima.

Langkah 6 — Periksa Gerakan Bebas (Tes Dorong petunjuk)

Dengan rem dilepas, pegang lengan penyetel kendur dan coba dorong dan tarik dengan tangan. Harus ada sedikit gerakan bebas – biasanya tidak lebih dari sekitar 1 inci (25,4 mm) di ujung lengan. Permainan bebas yang berlebihan menunjukkan pin clevis yang aus, sambungan yang longgar, atau keausan internal pada penyetel kendur itu sendiri. Tes ini cepat dan memberi Anda gambaran tentang kesehatan mekanisme secara keseluruhan bahkan sebelum Anda melihat pengukuran pukulan.

Batas Pukulan Maksimum Pushrod berdasarkan Jenis Ruang

Pukulan pushrod maksimum yang diperbolehkan tergantung pada jenis dan ukuran ruang rem. Nilai-nilai ini berasal dari FMCSA 49 CFR Part 393.47 dan digunakan secara luas di seluruh Amerika Utara. Jika pengukuran kayuhan Anda sama atau melebihi batas ini, kendaraan tidak boleh dioperasikan sampai rem disetel atau diperbaiki.

Selalu verifikasi jenis dan ukuran ruangan spesifik Anda. Nomor ukuran ruang biasanya tertera pada wadah ruang itu sendiri. Jika Anda tidak dapat menemukannya, periksa manual perawatan kendaraan atau spesifikasi rem OEM untuk gandar tersebut.

Cara Menyesuaikan Slack Adjuster Secara petunjuk (Tipe Manual)

Jika kendaraan Anda memiliki penyetel kendur manual dan kayuhan pushrod berada di luar kisaran yang dapat diterima, berikut cara mengembalikannya ke spesifikasi. Proses ini hanya boleh dilakukan setelah kendaraan terganjal dengan aman dan sistem udara terisi dengan benar.

1. Lepaskan seluruh tekanan udara dari ruang rem dan pastikan rem parkir juga dilepaskan, sehingga rem berada pada posisi mati penuh.
2. Temukan baut penyetel pada penyetel kendur — biasanya berbentuk persegi atau kepala segi enam yang dipasang di sisi badan penyetel, terkadang ditutupi oleh sepatu karet.
3. Gunakan kunci pas 9/16 inci atau 5/8 inci (tergantung model penyetel) untuk memutar baut penyetel searah jarum jam. Setiap seperempat putaran menggerakkan sepatu rem lebih dekat ke tromol. Putar perlahan dan periksa sambil berjalan.
4. Berhenti berputar ketika Anda merasakan hambatan, artinya sepatu menyentuh drum.
5. Lepaskan baut penyetel seperempat hingga setengah putaran berlawanan arah jarum jam untuk memberikan jarak bebas berjalan yang benar antara sepatu dan drum.
6. Pasang kembali rem pada 90 psi dan ukur kembali kayuhan pushrod. Sasaran pukulan untuk sebagian besar sistem adalah antara 1,0 dan 1,5 inci (25–38 mm), masih dalam batas maksimum.
7. Putar roda dengan tangan dengan rem dilepas sepenuhnya. Roda harus berputar bebas tanpa hambatan. Jika ada tarikan, mundurkan pengatur sedikit lagi.

Penyetel kendur manual harus diperiksa pada setiap interval perawatan preventif dan setiap kali kinerja rem terasa tidak enak. Rekomendasi industri yang umum adalah memeriksa penyetel kendur manual setiap 10.000–15.000 mil atau seperti yang ditentukan oleh pabrikan kendaraan.

Memeriksa Penyesuai Slack Otomatis: Apa yang Harus Diperhatikan Selain Stroke

Penyetel kendur otomatis dapat menyetel sendiri, namun tetap memerlukan pemeriksaan berkala. Pemeriksaan kayuhan pushrod tetap sama — proses pengukuran yang sama, batasan yang sama. Namun, ada item tambahan yang perlu diperiksa pada ASA yang tidak berlaku untuk tipe manual.

Kondisi Clevis Pin dan Yoke

Pin clevis menghubungkan pushrod ke lengan penyetel kendur. Pin clevis yang aus atau longgar menimbulkan permainan yang mengurangi efisiensi pengereman dan dapat mengganggu mekanisme penyesuaian otomatis ASA. Periksa secara visual apakah ada keausan, integritas pasak, dan pergerakan dari sisi ke sisi pada sambungan clevis. Gantilah pin yang menunjukkan keausan atau kelonggaran.

Bushing Camshaft dan Keausan Spline

Penyetel kendur dipasang ke poros bubungan rem melalui spline. Jika busing poros bubungan aus, poros bubungan bergerak kesamping atau radial dan bukannya berputar dengan rapi. Gerakan lateral ini dapat mengelabui ASA dengan melakukan penyesuaian berlebihan atau penyesuaian kurang. Pegang ujung lengan penyetel kendur dan coba gerakkan dari sisi ke sisi saat rem dilepas — lebih dari sekitar 1/8 inci permainan lateral di ujung lengan biasanya menandakan bushing camshaft yang aus , yang memerlukan perhatian segera.

Mekanisme Pawl dan Worm Gear

Di dalam ASA terdapat mekanisme pawl-and-ratchet atau worm gear yang melakukan pekerjaan penyesuaian sebenarnya. Anda tidak dapat memeriksanya secara langsung tanpa membongkar, namun gejala kegagalan internal mencakup ASA yang berulang kali keluar dari penyesuaian dalam jangka waktu singkat setelah disetel, atau ASA yang melakukan penyesuaian berlebihan sehingga menyebabkan hambatan rem. Jika Anda melihat salah satu dari pola ini pada posisi roda tertentu, kemungkinan besar ASA itu sendiri perlu diganti.

Titik Pelumasan

Banyak pengatur kendur yang memiliki fitting gemuk (Fitting Zerk) untuk pelumasan. Konsultasikan spesifikasi OEM untuk jenis dan interval gemuk. Meritor, misalnya, merekomendasikan pemberian pelumasan pada setiap interval PM menggunakan gemuk berbasis litium NLGI Grade 2. Penyetel kendur yang kurang berpelumas akan lebih cepat aus secara internal dan mungkin macet, sehingga mencegah penyesuaian otomatis yang tepat.

Tanda-Tanda Slack Adjuster Anda Gagal atau Sudah Gagal

Tidak semua masalah penyetel kendur terdeteksi selama pemeriksaan terjadwal. Pengemudi dan mekanik harus waspada terhadap tanda-tanda peringatan berikut yang menunjukkan langsung masalah penyetel kendur, bahkan di antara pemeriksaan formal.

• Peningkatan jarak berhenti — Jika kendaraan membutuhkan waktu lebih lama untuk berhenti dari biasanya, penyetel kendur yang tidak dapat disetel adalah salah satu hal pertama yang harus diperiksa. Bahkan satu roda yang tidak dapat disetel dapat mengurangi efisiensi pengereman secara signifikan.
• Kendaraan tertarik ke satu sisi saat pengereman — Jika satu sisi telah menyetel rem dengan benar dan sisi lainnya tidak, kendaraan akan menarik ke arah samping dengan gaya pengereman yang lebih besar. Ini adalah tanda klasik dari penyetelan slack adjuster yang tidak seimbang antar sisi poros.
• Tarikan rem atau panas roda — Penyetel kendur yang terlalu disetel membuat sepatu terlalu dekat dengan drum. Hal ini menyebabkan kontak cahaya konstan, menghasilkan panas. Roda yang terasa panas saat disentuh setelah pengendaraan normal (bukan setelah pengereman berat) merupakan indikator kuat tarikan rem dari penyetel yang berlebihan.
• Rem terasa lemah atau kenyal — Sistem rem udara yang terasa memerlukan pergerakan pedal lebih banyak dari biasanya, atau tampaknya merespons dengan lambat, dapat menunjukkan bahwa penyetel kendur sudah terlalu jauh melakukan penyetelan, sehingga memerlukan gerakan batang dorong yang berlebihan sebelum gaya pengereman dikembangkan.
• Pelanggaran di luar layanan selama inspeksi pinggir jalan — Inspektur rem FMCSA memeriksa kayuhan pushrod sebagai bagian dari inspeksi Tingkat 1. Dalam studi penegakan hukum pinggir jalan CVSA tahun 2019, pelanggaran penyetelan rem termasuk di antara 5 kondisi tidak berfungsi yang paling umum terjadi , menyumbang sebagian besar pesanan OOS kendaraan komersial di Amerika Utara. Jika kendaraan Anda ditandai, kemungkinan besar Anda sudah menjalankan dengan pengatur kendur yang jauh melampaui batasnya.
• Kerusakan atau korosi yang terlihat — Rumah penyetel retak, baut penyetel tersangkut, penutup debu hilang, atau korosi berat pada clevis dan pin semuanya menunjukkan adanya penyetel kendur yang memerlukan pemeriksaan atau penggantian lebih dekat, meskipun pengukuran kayuhan masih berada dalam batas.

Seberapa Sering Slack Adjuster Harus Diperiksa

Frekuensi pemeriksaan penyetel kendur bergantung pada jenis pengoperasian, jenis kendaraan, dan apakah Anda memiliki penyetel manual atau otomatis. Berikut rincian praktisnya:

Pengemudi yang melakukan inspeksi sebelum perjalanan harus melakukan pemeriksaan visual cepat terhadap posisi lengan pengatur kendur dan mencari kerusakan fisik yang nyata setiap hari. Pengukuran kayuhan pushrod dengan penggaris tidak diwajibkan pada setiap pra-perjalanan, namun harus menjadi bagian dari setiap PM terjadwal dan setiap kali performa pengereman terasa tidak normal.

Kesalahan Umum Saat Memeriksa Slack Adjuster

Bahkan mekanik yang berpengalaman pun terkadang membuat kesalahan selama pemeriksaan penyetel kendur yang menyebabkan pembacaan salah atau masalah yang terlewat. Ini adalah hal paling umum yang perlu diketahui.

Mengukur pada Tekanan Udara Rendah

Pengujian pukulan pushrod di bawah 90 psi memberikan pembacaan pukulan yang lebih pendek dibandingkan kondisi sebenarnya yang diterapkan. Selalu verifikasi tekanan udara sebelum memulai pengukuran. Banyak mekanik yang lupa memeriksa meteran dan berakhir dengan kesalahan dalam menentukan panjang langkah.

Menyesuaikan Pengatur Slack Otomatis Secara Manual Tanpa Mendiagnosis Penyebabnya

Ini adalah kesalahan paling umum dan paling berbahaya dalam pemeliharaan slack adjuster. Jika ASA tidak dapat disetel, ada sesuatu yang salah secara mekanis — bushing aus, clevis rusak, komponen bengkok. Menyesuaikannya secara manual dan mengusirnya tidak menyelesaikan apa pun. ASA akan kembali keluar dari penyesuaian dengan cepat, dan kerusakan yang mendasarinya akan terus memburuk. Selalu temukan dan perbaiki akar masalahnya.

Mengabaikan Variasi Gandar Individu

Kendaraan dengan satu poros kemudi, dua poros penggerak, dan dua poros trailer mempunyai pengatur kendur di setiap posisi roda — yang dapat terdiri dari 10 atau lebih pengatur individual. Masing-masing perlu diperiksa satu per satu. Tidaklah cukup hanya memeriksa satu roda pada setiap poros dan menganggap sisi lainnya sama. Keausan rem, kondisi jalan, dan keausan mekanis bervariasi dari satu roda ke roda lainnya.

Melewatkan Pemeriksaan Tangan Permainan Gratis

Banyak mekanik yang melewatkan tes dorong-tarik manual pada lengan penyetel kendur, hanya mengandalkan pengukuran kayuhan batang dorong. Namun, pin clevis yang aus dan masalah sambungan lainnya dapat lolos uji kayuhan namun tetap menimbulkan masalah keselamatan. Pemeriksaan tangan memakan waktu sekitar 10 detik per roda dan menangkap masalah yang terlewatkan oleh penggaris.

Penyetel Slack Manual yang Terlalu Menyesuaikan

Memutar baut penyetel terlalu jauh akan mengakibatkan rem menjadi tarik, penumpukan panas berlebih, dan keausan dini pada tromol dan kampas rem. Setelah penyetelan, selalu putar roda dengan tangan dengan rem dilepas sepenuhnya untuk memastikan putaran bebas sebelum mengemudikan kendaraan.

Kapan Harus Mengganti Daripada Menyesuaikan Slack Adjuster

Ada situasi di mana penyesuaian bukanlah jawaban yang tepat dan diperlukan penggantian penuh. Mengetahui perbedaannya menghemat waktu dan mencegah kegagalan berulang.

• ASA keluar dari penyesuaian berulang kali dalam waktu singkat meskipun pemasangannya benar dan tidak ada komponen eksternal yang aus — kegagalan mekanisme internal, ganti unit.
• Rumah penyetel retak atau rusak secara fisik akibat serpihan jalan atau benturan.
• Sambungan spline antara slack adjuster dan camshaft aus atau membulat, menyebabkan selip, bukan penggerak positif.
• Mekanisme penyetelan pada penyetel manual macet dan tidak dapat diputar bahkan dengan alat yang sesuai dan pelumas tembus.
• Panjang lengan penyetel tidak sesuai dengan spesifikasi pengganti gandar tersebut. Pencampuran panjang lengan pada poros yang sama menciptakan gaya pengereman yang tidak seimbang dari sisi ke sisi.
• Korosi telah merambah ke komponen internal, seperti yang ditunjukkan oleh gemuk yang berubah warna, encer, atau mengandung partikel logam saat penyetel dilumasi.

Penggantian penyetel kendur bukanlah pekerjaan yang rumit, namun memerlukan pencocokan panjang lengan, jumlah spline, dan posisi jam ruang rem yang benar dengan unit aslinya. Selalu verifikasi ketiga spesifikasi ini sebelum memasang penggantinya. Penyetel kendur yang dipasang dengan panjang lengan yang salah akan mengubah keuntungan mekanis efektif dan akan menghasilkan kondisi pukulan berlebihan atau pukulan kurang yang tidak dapat diperbaiki hanya dengan penyetelan.

Konteks Peraturan: Mengapa Melakukan Hal Ini dengan Benar Itu Penting

Penyetelan rem adalah salah satu aspek kepatuhan kendaraan komersial yang paling ketat diterapkan di Amerika Utara. Berdasarkan peraturan FMCSA, kendaraan bermotor niaga yang mengalami pelanggaran penyetelan rem dapat langsung dihentikan layanannya — pengemudi tidak dapat menggerakkan kendaraannya sampai perbaikan dilakukan di tempat atau kendaraan diderek.

Di bawah 49 CFR 393,47, kendaraan tidak dapat digunakan jika ada ruang rem yang memiliki langkah batang dorong yang memenuhi atau melampaui batas maksimum untuk jenis dan ukuran ruang tersebut. Tidak ada batas tenggang – pada batas berarti keluar dari layanan, tidak mendekati batas. Hal ini menjadikannya sangat penting untuk menargetkan pengukuran pukulan yang berada dalam batas, bukan hanya sedikit di bawah batas tersebut.

Di luar peraturan federal, penyesuaian rem secara langsung mempengaruhi tanggung jawab kecelakaan. Dalam investigasi kecelakaan yang melibatkan kendaraan komersial, pemeriksaan rem dan catatan pemeliharaan adalah salah satu dokumen pertama yang ditinjau. Riwayat pemeriksaan dan penyesuaian slack adjuster yang tepat dan terdokumentasi menunjukkan uji tuntas. Kurangnya catatan – atau catatan yang menunjukkan kondisi di luar penyesuaian yang berulang – dapat berdampak signifikan terhadap hasil tanggung jawab dalam litigasi.

Aliansi Keselamatan Kendaraan Komersial (CVSA) mengadakan acara penegakan hukum di pinggir jalan secara rutin, yang paling menonjol adalah Pekan Keamanan Rem tahunan, di mana para pengawas secara khusus menargetkan penyesuaian rem dan pelanggaran kondisi. Selama Pekan Keamanan Rem CVSA 2022, inspektur menempatkan sekitar 13% kendaraan komersial yang diinspeksi tidak dapat digunakan karena pelanggaran terkait rem — angka yang tetap konsisten dari tahun ke tahun, menunjukkan bahwa hal ini masih menjadi masalah pemeliharaan armada yang meluas.
