Truck Slack Adjuster: Jenis, Fungsi & Panduan Perawatan

Apa yang Sebenarnya Dilakukan Penyetel Slack Truk

Sebuah truk pengatur kendur adalah penghubung mekanis antara pushrod ruang rem udara dan camshaft rem. Ketika pengemudi menginjak rem, udara bertekanan mendorong pushrod keluar, dan slack adjuster mengubah gaya linier tersebut menjadi torsi rotasi yang memutar S-cam, memaksa sepatu rem menempel pada tromol. Tanpa pengatur kelonggaran yang berfungsi dengan baik, langkah ruang rem akan sia-sia - sepatu tidak pernah menyentuh tromol sepenuhnya, jarak berhenti bertambah, dan kendaraan mungkin gagal dalam inspeksi pinggir jalan saat itu juga.

Istilah "slack" mengacu pada sejumlah kecil jarak yang harus ada antara kampas rem dan tromol saat rem dilepas. Saat lapisan aus, jarak bebas itu bertambah. Tugas penyetel kendur - baik dilakukan secara manual oleh teknisi atau secara otomatis oleh mekanisme internal - adalah menjaga jarak bebas tersebut sesuai spesifikasi sehingga gaya pengereman penuh tersedia setiap kali pedal diturunkan.

Langkah ruang rem maksimum yang diwajibkan secara hukum di Amerika Utara berdasarkan peraturan FMCSA ditentukan oleh ukuran ruang — untuk ruang Tipe 30, batasnya adalah 2 inci (51 mm). Jika melebihi batas tersebut, maka kendaraan akan tidak dapat digunakan lagi. Penyetel kendur yang tidak dapat disetel, disita, atau aus adalah salah satu alasan paling umum mengapa truk komersial gagal dalam inspeksi tepi jalan Tingkat I.

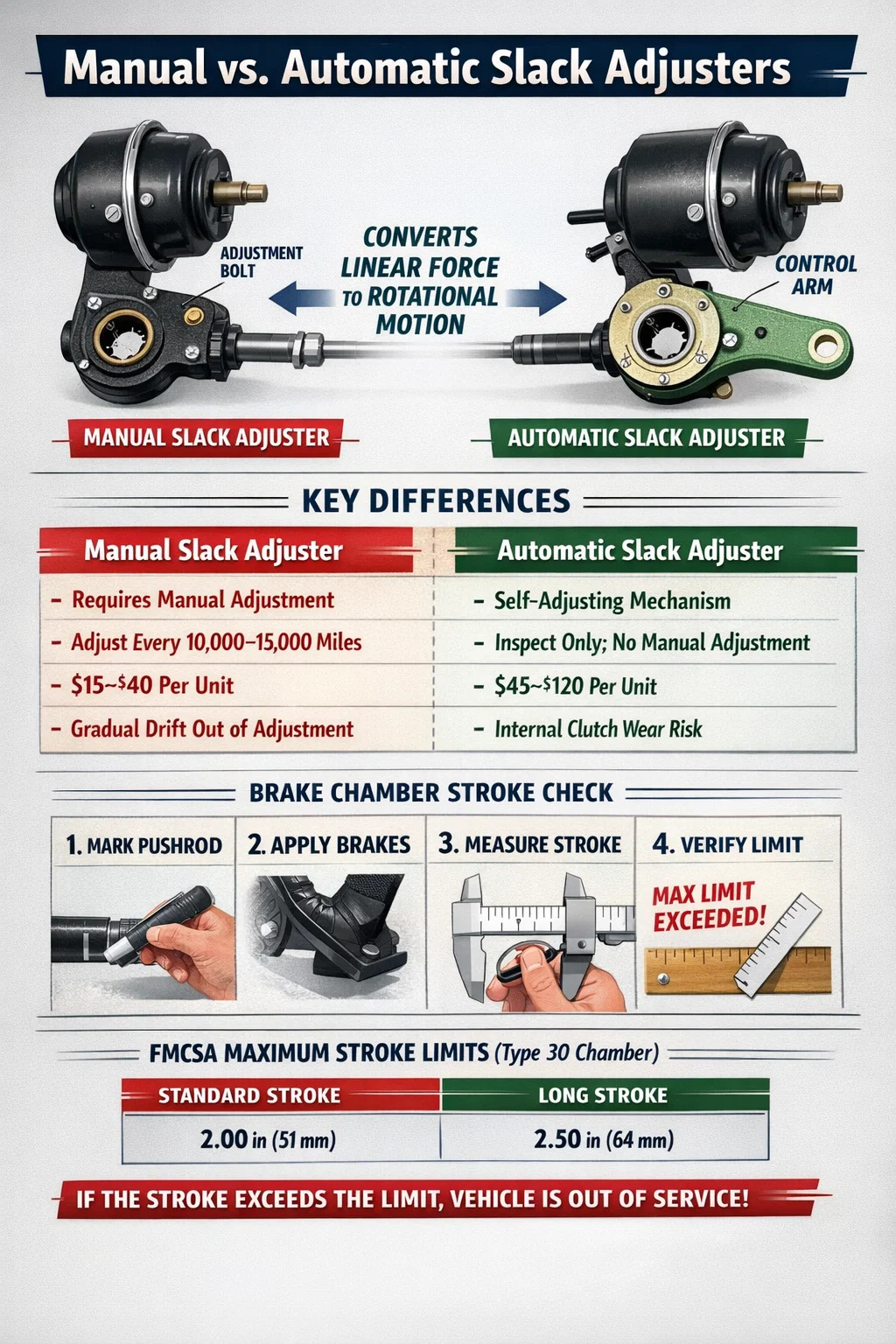

Pengatur Slack Manual vs. Otomatis: Perbedaan Inti

Dua kategori utama penyetel kendur yang digunakan pada truk komersial saat ini: penyetel kendur manual dan penyetel kendur otomatis (ASA). Masing-masing memiliki prinsip pengoperasian, persyaratan pemeliharaan, dan riwayat peraturan yang berbeda.

Pengatur Slack Manual

Penyetel kendur manual memerlukan teknisi untuk memutar baut penyetelan secara fisik — biasanya fitting segi enam 9/16 inci — untuk memutar roda gigi cacing di dalam badan penyetel dan mengubah posisi poros bubungan rem. Tidak ada mekanisme koreksi diri. Jika pengemudi atau tim pemeliharaan armada tidak mengikuti interval inspeksi yang dijadwalkan, penyesuaian akan keluar dari spesifikasi seiring dengan keausan lapisan. Dalam pengoperasian dengan jarak tempuh tinggi, hal ini dapat terjadi dalam satu minggu layanan.

Unit manual lebih sederhana untuk diproduksi dan lebih murah per porosnya. Mereka tetap beroperasi pada trailer tua dan beberapa peralatan khusus, namun Peraturan FMCSA mewajibkan penyetel kendur otomatis pada semua kendaraan rem udara yang baru diproduksi sejak 20 Oktober 1994 , artinya mayoritas armada aktif telah membawa ASA selama lebih dari 30 tahun.

Pengatur Slack Otomatis

Penyetel kendur otomatis menggunakan mekanisme kopling satu arah internal, roda gigi cacing, dan lengan kendali yang merasakan langkah ruang aktual selama setiap penerapan rem. Ketika kayuhan melebihi ambang batas yang ditetapkan, pawl internal memutar roda gigi cacing secara bertahap, memajukan poros bubungan dan mengurangi jarak bebas lapisan ke drum. Hal ini terjadi terus menerus dan otomatis selama pengoperasian normal, tanpa masukan teknisi apa pun.

Poin penting yang disalahpahami oleh banyak pengemudi: ASA tidak menghilangkan kebutuhan akan pemeriksaan. Ini menghilangkan kebutuhan untuk penyesuaian manual rutin. Jika ASA terus-menerus melakukan penyetelan ulang dan masih tidak dapat mempertahankan kayuhan dalam batasnya, hal ini merupakan gejala dari lapisan yang aus, bushing camshaft yang terjepit, tromol rem yang retak, atau penyetel yang rusak — bukan merupakan tanda bahwa teknisi perlu memutar baut penyetelan lagi.

Cara Memeriksa Penyesuaian Slack Adjuster: Metode Stroke Push-Rod

Metode standar untuk memverifikasi penyetelan slack adjuster adalah dengan mengukur langkah ruang rem yang diterapkan. Ini tidak memerlukan pelepasan komponen apa pun — ini adalah prosedur pengukuran yang dapat dilakukan oleh teknisi atau pengemudi berkualifikasi yang memiliki peralatan dasar.

1. Ganjal roda dan lepaskan rem parkir.
2. Tandai pushrod di muka ruang rem dengan kapur atau pena cat.
3. Mintalah asisten untuk menerapkan tekanan rem servis sekitar 90 psi (atau gunakan alat aplikasi rem).
4. Ukur jarak yang ditempuh pushrod dari tanda aslinya ke posisi yang diterapkan.
5. Bandingkan pengukuran dengan tabel batas pukulan FMCSA untuk jenis dan ukuran ruang tertentu.
6. Lepaskan rem dan pastikan pushrod memendek sepenuhnya. Batang dorong yang tidak dapat ditarik sepenuhnya menunjukkan rem yang terseret atau pegas balik yang macet — masalah yang terpisah namun sama seriusnya.

Batas pukulan tipe ruang umum untuk referensi:

Selalu identifikasi jenis ruang yang tertera pada badan ruang sebelum membandingkan pengukuran. Penggunaan batas referensi yang salah adalah kesalahan yang umum dan merugikan selama inspeksi pra-perjalanan.

Cara Menyesuaikan Slack Adjuster Secara Manual dengan Benar

Penyetelan manual berlaku terutama untuk kendaraan dengan penyetel kendur manual dan untuk menyetel ulang penyetelan awal setelah memasang penyetel kendur otomatis baru. Ini bukanlah — dan hal ini tidak dapat dinyatakan dengan cukup jelas — merupakan langkah pemeliharaan rutin untuk ASA yang sudah beroperasi. Menyetel ASA dalam servis secara manual berulang kali akan menutupi masalah mendasar dan merupakan pelanggaran terhadap praktik perawatan rem yang benar.

Prosedur Penyetelan untuk Penyetel Slack Manual

1. Lepaskan rem parkir dan ganjal roda dengan kuat.
2. Temukan baut penyetel pada badan penyetel kendur. Pada sebagian besar desain Amerika Utara, ia menghadap ke luar untuk aksesibilitas.
3. Mundurkan penyetelan sedikit dengan memutar baut berlawanan arah jarum jam (melonggarkan) untuk memastikan roda gigi cacing tidak terjepit.
4. Putar baut penyetel searah jarum jam untuk memajukan sepatu rem ke arah tromol hingga Anda merasakan hambatan — sepatu kini bersentuhan dengan tromol.
5. Lepaskan baut seperempat hingga setengah putaran berlawanan arah jarum jam untuk menciptakan jarak bebas berjalan yang benar. Roda harus berputar bebas dengan tangan dengan sedikit hambatan.
6. Aktifkan dan lepaskan rem servis beberapa kali dan ukur kembali kayuhan pushrod untuk memastikannya berada dalam batas yang ditentukan.
7. Pastikan roda berputar bebas setelah rem dilepas. Jika tidak, rem akan terasa lambat — mundurkan penyesuaian lebih lanjut.

Tujuannya adalah pukulan pushrod antara 3/4 inci dan batas maksimum yang berlaku untuk tipe ruangan. Pukulan yang terlalu pendek — di bawah 3/4 inci — menunjukkan bahwa sepatu bergerak terlalu dekat dengan tromol dan dapat menyebabkan rem terseret, penumpukan panas, dan keausan dini pada lapisan rem.

Tanda-tanda Slack Adjuster Gagal atau Gagal

Kegagalan pengatur kendur tidak selalu terlihat secara dramatis. Dalam banyak kasus, penurunan kualitas terjadi secara bertahap dan pertama kali muncul sebagai pelanggaran inspeksi pinggir jalan, bukan sebagai kehilangan rem secara tiba-tiba. Mengetahui tanda-tanda peringatan memungkinkan armada untuk mengetahui masalah sebelum menjadi pelanggaran di luar layanan atau lebih buruk lagi.

• Pukulan pushrod yang berlebihan: Indikator paling langsung. Jika pengukuran kayuhan secara konsisten mendekati atau melampaui batas legal meskipun ASA sedang digunakan, kopling internal penyetel kemungkinan besar telah aus melewati rentang fungsionalnya.
• Tarikan dan panas rem: ASA yang melakukan penyesuaian berlebihan — memajukan sepatu terlalu jauh ke arah drum — menyebabkan kontak parsial terus menerus. Ujung roda menjadi panas, lapisan menjadi aus sebelum waktunya, dan dalam kasus yang parah, drum retak atau segel roda rusak. Suhu permukaan tromol di atas 300°F (149°C) saat diam merupakan indikator kuat rem yang terseret.
• Kendaraan menarik saat pengereman: Jika salah satu sisi poros mempunyai pengatur kekenduran yang tidak dapat disetel dan sisi lainnya berada dalam spesifikasi, maka gaya pengereman menjadi tidak seimbang. Truk menarik ke arah samping dengan gaya pengereman yang lebih besar. Kondisi ini semakin parah pada permukaan licin.
• Korosi yang terlihat atau pin clevis tersangkut: Sambungan antara clevis pushrod dan lubang penyetel kendur merupakan perangkap korosi. Pin yang terjepit berarti pushrod tidak dapat berputar dengan benar selama penerapan rem, sehingga mengurangi langkah efektif dan gaya pengereman.
• Rasa kendur atau tidak rapi pada badan pengatur: Pegang lengan penyetel kendur dengan tangan (rem dilepas, roda terganjal). Harus ada permainan minimal. Putaran yang berlebihan dari sisi ke sisi atau rotasi menunjukkan komponen internal yang aus atau spline yang kendor pada poros bubungan.
• Pembersihan lemak dari segel: Pemberian pelumas yang berlebihan pada fitting penyetel kendur akan memaksa gemuk masuk ke dalam mekanisme internal dan dapat merusak kopling satu arah di ASA. Sebaliknya, penyetel yang kekurangan minyak akan menimbulkan korosi secara internal dan macet.

Penggantian Slack Adjuster: Kapan dan Bagaimana

Tidak ada interval jarak tempuh universal untuk penggantian penyetel kendur otomatis karena masa pakai sangat bergantung pada lingkungan pengoperasian, frekuensi pelumasan, paparan garam jalan, dan riwayat penggantian lapisan. Namun, beberapa kondisi membuat penggantian menjadi wajib dan bukan opsional.

Ganti Slack Adjuster Ketika:

• Unit tidak dapat mempertahankan kayuhan dalam batas legal meskipun sistem remnya dikenal baik (lapisan bagus, tromol bagus, camshaft berfungsi).
• Komponen internal tampak terkorosi, retak, atau tersangkut sehingga tidak dapat diperbaiki lagi karena pelumasan.
• Badan penyetel menunjukkan retakan, spline terkelupas, atau kerusakan akibat benturan akibat puing-puing jalan.
• Kampas rem diganti dan ASA telah beroperasi selama lebih dari 500.000 mil tanpa penggantian — beberapa armada mengganti ASA setiap detiknya sebagai kebijakan standar.
• Lubang pin clevis memanjang atau aus, sehingga mempengaruhi geometri sambungan pushrod-ke-lengan.

Langkah-Langkah Instalasi untuk Penyesuai Slack Otomatis Baru

1. Pastikan ASA pengganti cocok dengan yang asli dalam hal panjang lengan, jumlah spline, dan diameter lubang clevis. Panjang lengan secara langsung mempengaruhi keuntungan mekanis — menggunakan panjang yang salah akan mengubah torsi rem yang dihasilkan, meskipun langkah penyetelan terlihat benar.
2. Periksa spline camshaft, bushing, dan pemasangan spider sebelum memasang penyetel baru. Busing poros bubungan yang aus memungkinkan bubungan bergeser ke samping saat diberi beban, menyebabkan kontak lapisan tidak merata.
3. Lumasi spline camshaft secara perlahan sebelum menekan adjuster ke posisinya.
4. Pasang pin clevis dengan pasak baru — jangan sekali-kali menggunakan kembali pasak.
5. Lakukan penyesuaian set manual awal sesuai spesifikasi pabrikan. Kebanyakan ASA memerlukan satu putaran penuh baut penyetel untuk memasang mekanisme internal sebelum fungsi otomatis diaktifkan.
6. Terapkan dan lepaskan rem servis 10 kali dari tekanan sistem penuh untuk memungkinkan ASA berputar dan mengatur posisi internalnya.
7. Ukur kayuhan batang dorong. Jika tetap di luar spesifikasi setelah 10 kali penggunaan rem, periksa kembali seluruh rakitan rem sebelum melakukan penyetel baru.
8. Olesi fitting sampai muncul gemuk baru pada segel penyetel — biasanya 2 hingga 4 pompa pistol gemuk standar pada saat pemasangan.

Pelumasan: Aspek Perawatan Slack Adjuster yang Paling Diabaikan

Gemuk bukanlah pilihan untuk umur panjang penyetel yang kendur — ini adalah pertahanan utama terhadap korosi internal yang mematikan penyetel sebelum waktunya. Penyetel kendur manual dan otomatis memiliki fitting gemuk (Fitting Zerk) yang harus diservis sesuai jadwal yang ditentukan.

Rekomendasi standar dari sebagian besar produsen OEM adalah melumasi alat kelengkapan penyetel kendur setiap 25.000 mil atau pada setiap layanan PM, mana saja yang lebih dulu . Dalam siklus tugas berat – kapal tanker yang beroperasi di jalan musim dingin yang asin, membuang truk di lingkungan yang abrasif, menolak kendaraan yang sering melakukan tugas berhenti-start – interval tersebut harus dikurangi menjadi 10.000–15.000 mil.

Gunakan hanya gemuk sasis NLGI Kelas 1 atau Kelas 2 yang memenuhi klasifikasi ASTM D4950 GC-LB atau rekomendasi khusus pabrikan sasis. Jangan gunakan gemuk lithium kompleks dalam aplikasi yang OEM menentukan kalsium sulfonat atau bahan kimia lainnya — gemuk yang tidak kompatibel dapat menyebabkan pemisahan internal dan mempercepat keausan, bukan mencegahnya.

Saat mengoles, pompa secara perlahan hingga muncul minyak baru pada segel atau titik pembersihan. Pemompaan yang berlebihan memaksa pelumas melewati segel internal dan masuk ke dalam mekanisme kopling ASA, yang dapat menonaktifkan fungsi penyesuaian otomatis. Dua hingga tiga pompa pistol gemuk yang dioperasikan dengan tangan sudah cukup untuk sebagian besar desain. Jika fitting tidak menerima gemuk, lubang bagian dalam akan diisi padat dengan gemuk lama yang sudah mengeras atau fitting terpasang. Jangan memaksakan tekanan tambahan — lepaskan fitting, bersihkan port, dan ganti oli.

Panjang Lengan Penyetel Kendur dan Torsi Rem: Mengapa Geometri Penting

Panjang lengan slack adjuster diukur dari bagian tengah lubang camshaft hingga bagian tengah lubang pin clevis. Dimensi ini sangat penting karena menentukan keuntungan mekanis — rasio gaya linier dari ruang rem terhadap torsi rotasi yang diterapkan pada poros bubungan.

Panjang lengan standar untuk truk Amerika Utara dimulai dari 5-1/2 inci hingga 6-3/8 inci , dengan 5-1/2 inci menjadi yang paling umum pada gandar penggerak dan 6 inci pada beberapa aplikasi gandar kemudi dan trailer. Hubungan antara panjang lengan dan torsi bersifat langsung: lengan yang lebih panjang menghasilkan torsi rotasi yang lebih besar dari gaya pushrod yang sama, namun memerlukan perjalanan pushrod yang lebih banyak untuk mencapai sudut rotasi bubungan yang sama. Inilah sebabnya mengapa mencampurkan panjang lengan pada poros — bahkan setengah inci — dapat menimbulkan masalah keseimbangan rem.

Jika panjang lengan penyetel kendur yang asli tidak diketahui — misalnya, jika unit diganti di lapangan tanpa dokumentasi — praktik paling aman adalah mengukur sisa penyetel pada sisi berlawanan dari gandar dan mencocokkannya dengan tepat. Jangan default ke ukuran yang paling umum tanpa mengonfirmasikannya pada sisi yang berlawanan.

Kesalahan Umum yang Dilakukan Armada dengan Penyesuai Slack Otomatis

Peralihan dari pengatur kelonggaran manual ke otomatis memperkenalkan kategori baru kesalahan pemeliharaan — kesalahan yang berasal dari kesalahpahaman cara kerja ASA. Hal ini secara konsisten disebutkan dalam pelanggaran di luar layanan rem dan investigasi pasca kecelakaan.

• Menyesuaikan kembali ASA dalam layanan secara manual: Ini adalah kesalahan paling umum. Memutar baut penyetel pada ASA yang berfungsi akan memajukan bubungan, namun penggunaan rem berikutnya menyebabkan ASA melakukan penyetelan sendiri lagi — sering kali mengakibatkan penyetelan berlebihan dan hambatan rem. Jika ASA tidak dapat disesuaikan, identifikasi alasannya, bukan hanya memaksanya kembali ke spesifikasi dengan kunci pas.
• Melewatkan prosedur bersepeda pasca instalasi: Memasang ASA dan segera mengirimkan truk untuk diperiksa tanpa memutar rem beberapa kali berarti penyetel belum menyelesaikan pengaturan awal sendiri. Pengukuran kayuhan yang dilakukan sebelum bersepeda sering kali terlihat di luar spesifikasi meskipun unit berfungsi sempurna.
• Memasang ASA tanpa mengganti bushing camshaft yang aus: Bushing dengan keausan lateral 0,020 inci memungkinkan bubungan berpindah saat pengereman, menghasilkan kontak sepatu yang tidak konsisten dan pengukuran kayuhan yang tidak menentu. ASA baru tidak dapat memperbaiki masalah hulu ini.
• Mengabaikan pemeriksaan lengan kendali: Kebanyakan ASA menggunakan lengan kendali yang bertumpu pada titik referensi tetap pada laba-laba gandar atau laba-laba rem untuk merasakan gerakan ruang. Jika lengan ini tertekuk, hilang, atau posisinya salah, ASA tidak dapat merasakan pukulan sebenarnya dan akan melakukan penyesuaian berlebihan atau kurang.
• Menggunakan komponen pengganti yang salah: Tidak semua ASA dapat dipertukarkan. Jumlah spline, ukuran spline (kasar vs. halus), panjang lengan, dan diameter lubang clevis semuanya harus sesuai. Memasang ASA dengan jumlah spline yang berbeda dari camshaft asli akan menyebabkan unit gagal terhubung atau melepaskan spline dalam beberapa ratus mil pertama.

Kriteria Inspeksi CVSA dan Kondisi Di Luar Layanan

Aliansi Keselamatan Kendaraan Komersial (CVSA) menerbitkan kriteria layanan di luar layanan tahunan yang digunakan pengawas selama inspeksi tepi jalan Tingkat I, II, dan III. Penyetelan rem - khususnya langkah pushrod - adalah salah satu kondisi tidak berfungsinya kendaraan komersial yang paling sering disebutkan di Amerika Utara.

Menurut data CVSA dari siklus inspeksi terkini, pelanggaran sistem rem secara konsisten menyebabkan lebih dari 40% dari seluruh pesanan kendaraan tidak dapat digunakan , dengan penyetelan rem (terkait dengan penyetel kendur) merupakan porsi yang signifikan dari total tersebut. Selama Pekan Keamanan Rem tahunan CVSA – yang biasanya diadakan pada akhir Agustus – para pemeriksa secara khusus menargetkan penyesuaian rem sebagai pemeriksaan utama.

Kendaraan tidak dapat digunakan untuk penyetelan rem bila:

• Langkah yang diterapkan pada ruang rem mana pun sama dengan atau melebihi batas maksimum yang ditentukan untuk jenis dan ukuran ruang tersebut.
• Penyetel kendur retak, rusak, atau hilang.
• Pin clevis hilang, sangat aus, atau tidak tertahan dengan benar.
• Penyetel kendur pada camshaft longgar atau camshaft mempunyai end play yang berlebihan.

Dari perspektif operasi armada, satu pesanan di luar layanan akan memicu hilangnya pendapatan, penahanan pengemudi, biaya derek jika berlaku, dan nilai SMS (Sistem Pengukuran Keselamatan) operator yang memengaruhi peringkat persentil CSA selama 24 bulan. Biaya inspeksi slack adjuster yang terlewat secara rutin melebihi $2.000 hingga $5.000 ketika total dampak operasional dihitung — jauh lebih besar daripada biaya adjuster itu sendiri.

Pemilihan Slack Adjuster berdasarkan Jenis Aplikasi

Tidak semua pengatur kelonggaran cocok untuk setiap aplikasi truk atau trailer. Kondisi pengoperasian, konfigurasi gandar, dan jenis ruang rem semuanya memengaruhi pemilihan yang tepat. Perincian berikut mencakup skenario yang paling umum.

Aplikasi Poros Penggerak

Gandar penggerak pada traktor Kelas 8 biasanya menggunakan ruang rem Tipe 30 atau Tipe 24 yang dipasangkan dengan ASA lengan berukuran 5-1/2 inci. Tuntutan torsi yang tinggi pada gandar tandem berbeban dan tekanan termal pada kemiringan pegunungan menjadikan kepatuhan interval pelumasan sangat penting di sini. ASA berbadan tertutup dengan interval pelumasan yang diperpanjang (hingga 100.000 mil pada beberapa unit premium) tersedia dan semakin disukai oleh armada jarak jauh yang berupaya mengurangi kejadian layanan di pinggir jalan.

Aplikasi Gandar Kemudi

Gandar kemudi menghadirkan tantangan pengemasan yang unik karena penyetel kendur harus membersihkan buku jari kemudi melalui seluruh rentang gerak kemudi. Beberapa desain poros kemudi menggunakan bodi penyetel kendur offset yang lebih pendek untuk menghindari kontak dengan buku jari saat terkunci penuh. Mengganti penyetel kendur poros kemudi dengan unit poros penggerak standar — bahkan yang memiliki panjang lengan yang serasi — dapat mengakibatkan interferensi yang merusak penyetel dan geometri kemudi.

Aplikasi Gandar Trailer

Trailer lebih jarang mendapat perhatian pemeliharaan dibandingkan traktor, sehingga pemilihan kualitas ASA menjadi sangat penting. Trailer yang diparkir di tempat penyimpanan luar ruangan menghadapi korosi, masuknya uap air, dan waktu pemeriksaan yang lama. Trailer ASA premium dengan komponen internal baja tahan karat dan desain segel yang lebih baik menawarkan masa pakai yang jauh lebih lama dalam kondisi ini. Sebuah trailer dengan tiga penyetel kendur yang tidak dapat disetel dapat lolos inspeksi visual sepintas lalu dan masih sangat tidak patuh pada pengukuran kayuhan — sesuatu yang hanya dapat diungkap melalui pengukuran langsung.
