Berapa Banyak Perjalanan yang Harus Dilakukan oleh Slack Adjuster? Panduan Lengkap

Jawaban Langsung: Berapa Banyak Perjalanan yang Harus Dilakukan oleh Slack SEBUAHdjuster

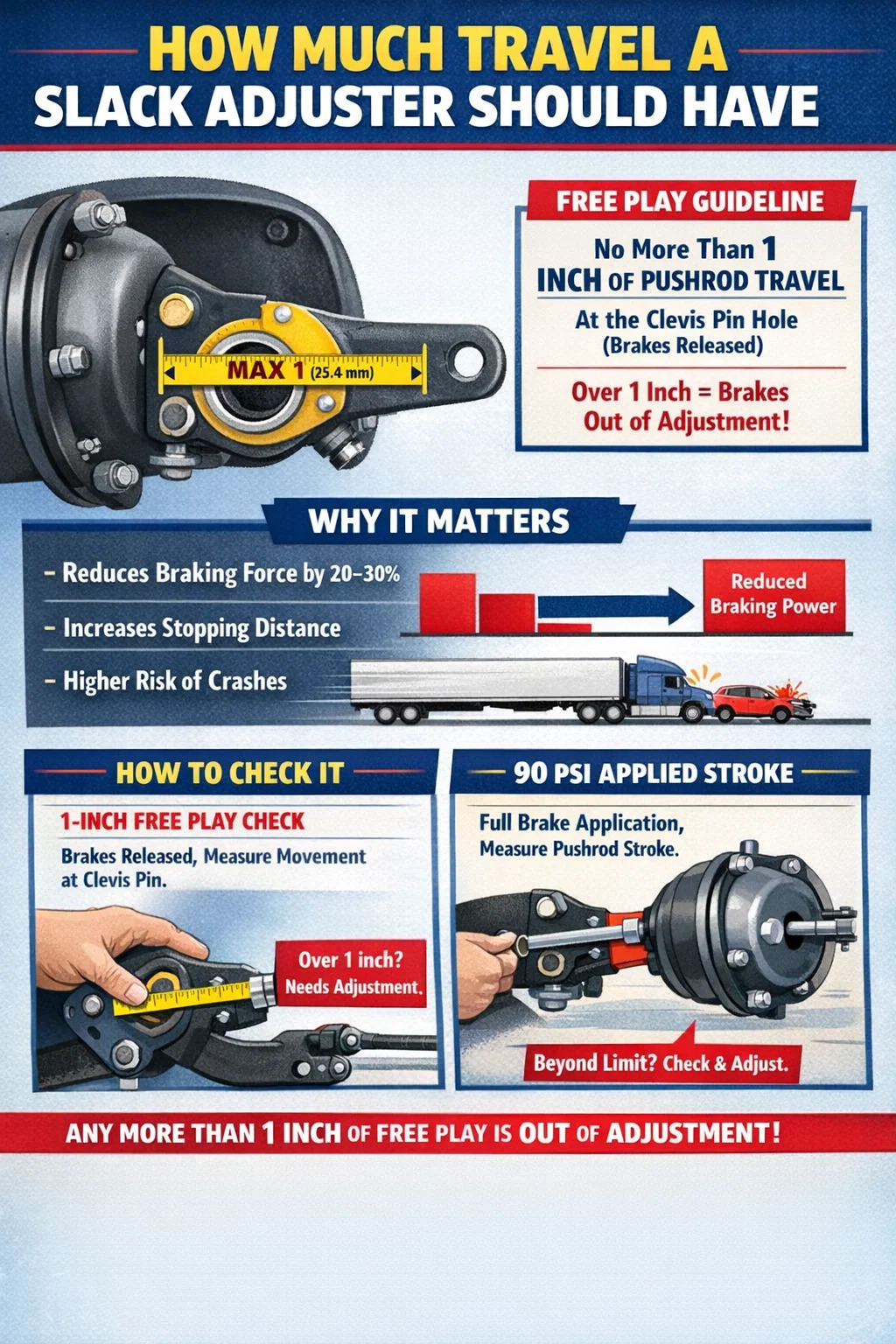

A pengatur kendur — baik manual atau otomatis — seharusnya ada jarak gerak pushrod tidak lebih dari 1 inci (25,4 mm). diukur pada lubang pin clevis saat rem dilepas sepenuhnya. Ini adalah standar yang ditetapkan oleh Federal Motor Carrier Safety Administration (FMCSA) berdasarkan 49 CFR Part 393.47, dan berlaku untuk kendaraan bermotor komersial yang beroperasi di jalan raya AS.

Jika kayuhan batang penekan melebihi batas yang diperbolehkan selama pengereman, kendaraan dianggap tidak dapat digunakan. Batas pastinya tergantung pada jenis dan ukuran ruang rem, namun Permainan bebas 1 inci pada pin clevis adalah pengukuran lapangan yang diterima secara luas itu menunjukkan penyesuaian yang tepat. Penyetel kendur apa pun yang menunjukkan jarak gerak lebih dari 1 inci pada saat itu memerlukan perhatian segera.

Pengukuran ini penting karena efektivitas rem menurun tajam ketika pushrod bergerak terlalu jauh sebelum sepatu bersentuhan dengan tromol. Pukulan yang sedikit melebihi batas dapat mengurangi gaya pengereman sebesar 20–30%, yang pada kecepatan jalan raya berarti jarak berhenti yang jauh lebih jauh dan meningkatkan risiko kecelakaan.

Memahami Apa yang Sebenarnya Dilakukan oleh Slack Adjuster

Penyetel kendur adalah lengan tuas yang menghubungkan batang dorong ruang rem udara ke poros S-cam atau rakitan rem bubungan pada sistem rem tromol. Fungsi utamanya adalah mengubah gerakan linier pushrod menjadi gaya rotasi yang menyebarkan sepatu rem ke tromol. Saat kampas rem rusak seiring berjalannya waktu, timbul celah — atau "kendur" antara sepatu dan tromol. Tanpa penyetelan, pushrod harus bergerak lebih jauh untuk mengisi celah tersebut, sehingga mengurangi keuntungan mekanis dan melemahkan gaya pengereman.

Ada dua tipe utama yang ditemukan pada truk dan trailer komersial:

• Penyetel kendur manual — memerlukan penyetelan fisik berkala oleh teknisi menggunakan kunci pas pada baut penyetelan. Ini biasa terjadi pada kendaraan tua.
• Penyetel kendur otomatis (ASA) — unit yang dapat menyesuaikan sendiri yang mempertahankan kayuhan batang dorong yang tepat secara otomatis saat lapisan aus. Diwajibkan pada kendaraan baru sejak tahun 1994 di A.S., meskipun masih memerlukan pemeriksaan rutin.

Kesalahpahaman yang umum adalah bahwa pengatur kendur otomatis tidak memerlukan perhatian. Pada kenyataannya, ASA yang secara konsisten menunjukkan pembacaan di luar penyesuaian hampir selalu merupakan tanda adanya masalah mekanis — pin clevis yang aus, kamera yang rusak, rem pondasi yang buruk — bukan hanya penyetel yang malas. Menyesuaikan kembali ASA secara berulang-ulang tanpa menemukan penyebab utamanya adalah hal yang berbahaya dan merupakan pelanggaran terhadap praktik pemeliharaan yang benar.

Batas Pukulan Pushrod yang Sah berdasarkan Jenis Kamar

FMCSA menentukan langkah pushrod maksimum yang diperbolehkan berdasarkan ukuran dan jenis ruang rem. Batasan ini adalah langkah terukur pada penggunaan rem penuh (tekanan sistem 90–100 psi), bukan permainan bebas. Tabel berikut menguraikan batasan standar:

Ruang Tipe 24 dan Tipe 30 adalah yang paling umum pada truk Kelas 8 dan traktor-trailer. Melebihi batas kayuhan ini selama inspeksi pinggir jalan akan mengakibatkan perintah tidak berfungsi secara otomatis di bawah pedoman Aliansi Keselamatan Kendaraan Komersial (CVSA).

Cara Mengukur Perjalanan Slack Adjuster dengan Benar

Mengukur perjalanan slack adjuster dengan benar membutuhkan waktu beberapa menit tetapi merupakan salah satu pemeriksaan pra-perjalanan dan pemeliharaan yang paling penting pada kendaraan dengan rem udara. Inilah cara melakukannya:

Metode Pukulan Terapan 90 PSI

1. Tingkatkan tekanan udara sistem hingga minimal 90 psi tetapi tidak lebih dari 100 psi.
2. Tandai pushrod dengan kapur atau garis spidol pada titik keluarnya ruang rem.
3. Mintalah asisten untuk menginjak rem sepenuhnya (mengaplikasikan pedal penuh atau menahan rem servis dengan kuat).
4. Ukur jarak perpindahan pushrod dari tanda menggunakan penggaris atau pita pengukur.
5. Bandingkan pengukuran dengan tabel di atas untuk jenis ruangan Anda.
6. Jika kayuhan berada pada atau melampaui maksimum, sesuaikan pengatur kendur atau selidiki penyebab utamanya.

Pemeriksaan Putar Gratis 1 Inci (Metode Lapangan)

Ini adalah pemeriksaan lapangan cepat yang dilakukan dengan rem dilepas dan kendaraan diparkir dengan aman:

1. Lepaskan semua tekanan udara dari sistem atau gunakan batang pengungkit untuk mendorong lengan penyetel kendur ke arah penggunaan rem dengan tangan.
2. Ukur pergerakan pada lubang pin clevis pada lengan penyetel kendur.
3. Jika pergerakan tersebut melebihi 1 inci, rem tidak dapat disetel.

Ini adalah metode yang digunakan sebagian besar pengawas pinggir jalan dan pengemudi berpengalaman selama berjalan-jalan. Ini tidak memerlukan penggunaan rem penuh atau alat khusus — cukup pita pengukur dan beberapa menit di bawah trailer atau truk.

Mengapa Perjalanan Slack Adjuster Keluar dari Jangkauan

Ada beberapa alasan mengapa slack adjuster menunjukkan pergerakan yang berlebihan, dan mengidentifikasi penyebab yang tepat akan menentukan perbaikan yang tepat. Menyesuaikan diri tanpa melakukan penyelidikan adalah jalan pintas yang menciptakan rasa aman yang salah.

Kampas Rem Aus

Penyebab paling umum dari kayuhan berlebihan pada sistem penyetel kendur manual adalah keausan kampas rem. Saat material gesekan habis, jarak bebas drum-ke-sepatu meningkat. Pada penyetel rem manual, ini berarti pengemudi atau teknisi kurang sering menyetel rem. Pedoman FMCSA merekomendasikan pemeriksaan penyetelan rem setiap 25.000 mil atau selama setiap layanan pemeliharaan preventif , mana saja yang lebih dulu.

Pengatur Slack Otomatis Rusak

ASA yang berulang kali keluar dari penyesuaian meskipun pemasangannya benar dan rem pondasinya sehat kemungkinan besar rusak secara internal. Mekanisme kopling satu arah di dalam penyetel mungkin tergelincir atau macet. Dalam hal ini, penyetel harus diganti — bukan disetel secara manual, sehingga menutupi masalah dan dapat menyebabkan rem terlalu kencang dan terseret.

Komponen Rem Pondasi yang Aus atau Rusak

Perjalanan pushrod yang berlebihan sering kali disebabkan oleh masalah di luar penyetel itu sendiri. Masalah rem pondasi yang umum meliputi:

• Bushing cam yang aus menyebabkan poros S-cam bergerak berlebihan
• Drum rem retak atau tidak bulat
• Pegas balik sepatu rem lemah atau rusak
• Worn anchor pins or rollers
• Perangkat keras yang longgar atau hilang pada rakitan laba-laba rem

Masing-masing kondisi ini meningkatkan total perjalanan yang diperlukan untuk menghasilkan gaya pengereman, yang ditampilkan sebagai pembacaan langkah pushrod yang tinggi bahkan ketika penyetelnya sendiri berfungsi dengan benar.

Instalasi Slack Adjuster salah

Penyetel kendur yang dipasang pada sudut yang salah tidak akan pernah mempertahankan penyetelan yang benar apa pun kondisi lapisannya. Sudut lengan pada saat pelepasan rem harus berada di antara keduanya 85 dan 95 derajat relatif terhadap pushrod — sedekat mungkin dengan sudut siku-siku. Jika lengan dipasang terlalu jauh ke depan atau ke belakang, hubungan geometris antara bubungan dan batang penekan akan berubah, sehingga menyebabkan gerakan berlebihan yang kronis atau rem yang terseret.

Pengatur Slack Manual vs. Otomatis: Perbedaan Utama dalam Manajemen Perjalanan

Meskipun kedua jenis pengatur kelonggaran memiliki tujuan yang sama, cara keduanya mengelola perjalanan berbeda secara signifikan dalam praktiknya.

Satu poin penting bagi teknisi: jangan pernah mundur secara manual dari pengatur kendur otomatis dan kemudian menyetelnya kembali berulang kali . Melakukan hal ini akan merusak mekanisme internalnya dan mengubahnya menjadi pengatur manual yang tidak berfungsi dengan baik. Jika ASA tidak dapat melakukan penyesuaian sendiri, gantilah.

Cara Menyesuaikan Pengatur Slack Manual

Menyetel pengatur kendur manual adalah proses yang mudah jika dilakukan dengan benar. Tindakan pencegahan keselamatan sangat penting karena bekerja di dekat komponen rem pada kendaraan yang bermuatan membawa risiko yang nyata.

1. Ganjal rodanya dan melepaskan semua udara dari sistem. Jangan pernah bekerja di bawah kendaraan yang hanya didukung oleh suspensi udara.
2. Temukan baut penyetelan pada penyetel kendur — biasanya berbentuk persegi atau segi enam berukuran 3/8 inci di sisi lengan.
3. Putar baut penyetelan searah jarum jam (jika dilihat dari ujung baut) untuk mengencangkan rem — ini akan memutar S-cam dan mendekatkan sepatu ke tromol.
4. Lanjutkan penyetelan hingga roda terkunci atau terasa ada hambatan yang signifikan saat memutar roda dengan tangan.
5. Lepaskan baut penyetelan kira-kira 1/2 putaran untuk mendapatkan jarak bebas berjalan yang tepat.
6. Bangun kembali tekanan sistem hingga 90–100 psi dan ukur pukulan yang diterapkan untuk memastikan tekanan tersebut berada dalam batas legal.
7. Putar roda untuk memastikan tidak ada tarikan rem yang tersisa.

Target pukulan yang diterapkan harus kira-kira 75% dari pukulan maksimum yang diijinkan ruangan . Untuk ruang Tipe 30 standar dengan batas 2,00 inci, yang menempatkan goresan ideal sekitar 1,5 inci dalam aplikasi penuh. Hal ini memberikan margin yang cukup untuk keausan lapisan di antara penyesuaian tanpa memulai dari sisi hukum.

Konsekuensi Keamanan dari Perjalanan Slack Adjuster yang Tidak Benar

Konsekuensi menjalankan kendaraan dengan penyetel kendur yang tidak dapat disesuaikan berkisar dari denda peraturan hingga kecelakaan fatal. Ini bukan merupakan item pemeliharaan yang dapat ditunda hingga interval servis berikutnya setelah teridentifikasi sebagai masalah.

Dampak Jarak Pengereman

Penelitian yang dilakukan oleh FMCSA dan American Trucking Associations Technical and Maintenance Council (TMC) secara konsisten menunjukkan hal tersebut satu rem yang tidak dapat disetel pada traktor-trailer dapat meningkatkan jarak berhenti sebanyak 25% . Ketika beberapa gandar tidak dapat disetel — hal yang biasa terjadi ketika perawatan ditunda — jarak berhenti dapat meningkat sebesar 40% atau lebih. Pada kecepatan 60 mph, kendaraan kombinasi berbobot penuh 80.000 pon sudah membutuhkan hampir 300 kaki untuk berhenti dalam kondisi ideal. Peningkatan sebesar 40% pada jarak tersebut menambah jarak 120 kaki, yang pada kecepatan jalan raya merupakan perbedaan antara nyaris celaka dan tabrakan.

Rem Memudar dan Penumpukan Panas

Rem yang disetel secara berlebihan dan terus-menerus terseret - sering kali akibat terlalu sedikitnya pengatur manual - menghasilkan panas berlebih pada tromol. Suhu berkelanjutan di atas 400°F mulai melapisi lapisan dan mengurangi koefisien gesekan. Di atas 600°F, distorsi drum dapat terjadi. Dalam kedua kasus tersebut, gaya pengereman efektif pada poros tersebut turun secara signifikan, yang mungkin tidak disadari oleh pengemudi hingga diperlukan pengereman darurat.

Eksposur Peraturan dan Kewajiban

Berdasarkan prosedur inspeksi CVSA North American Standard, rem tunggal yang tidak dapat disetel pada kendaraan dengan kurang dari empat poros rem udara mengakibatkan kerusakan tidak dapat digunakan . Pada kendaraan dengan gandar lebih banyak, ambang batasnya proporsional. Untuk armada, pesanan yang tidak dapat digunakan berarti hilangnya pendapatan, kendaraan yang ditarik, dan tanda pada skor Sistem Pengukuran Keselamatan (SMS) pengangkut. Pelanggaran yang berulang dapat memicu intervensi yang ditargetkan dari FMCSA, termasuk tinjauan kepatuhan.

Dalam litigasi kecelakaan, pelanggaran penyetelan rem yang terdokumentasi menimbulkan tanggung jawab serius bagi pengemudi dan pengangkut motor. Pengacara penggugat secara rutin meminta catatan pemeriksaan rem dalam kasus kecelakaan truk, dan riwayat temuan di luar penyesuaian tanpa tindakan perbaikan merupakan bukti yang merusak.

Perjalanan Slack Adjuster pada Gandar Trailer: Pertimbangan Khusus

Perawatan rem trailer seringkali kurang ketat dibandingkan perawatan rem traktor karena trailer berpindah tangan antar pengangkut, digunakan secara musiman, atau disimpan di tempat pembuangan untuk waktu yang lama. This makes trailer slack adjusters a disproportionately common source of brake violations.

Poin-poin penting untuk manajemen penyetel kelonggaran trailer:

• Gandar trailer paling umum digunakan Ruang rem pegas Tipe 24 atau Tipe 30 dengan konfigurasi long-stroke. Pukulan maksimum untuk pukulan panjang Tipe 30 adalah 3,00 inci, tetapi ini tidak berarti pukulan yang mendekati batas tersebut dapat diterima dalam praktiknya — hal ini menunjukkan bahwa penyesuaian diperlukan segera.
• Rem pegas (rem parkir/darurat) yang terpasang di ruang belakang ruang kombinasi dapat menutupi masalah rem selama inspeksi visual cepat. Selalu lakukan pengukuran guratan, bukan hanya pengecekan visual.
• Penyetel kendur otomatis pada trailer tunduk pada aturan yang sama seperti traktor. Trailer ASA yang tidak dapat disetel merupakan tanda bahaya bagi masalah rem pondasi, bukan hanya situasi penyesuaian cepat.
• Karat, korosi, dan kurangnya pelumasan pada tabung cam trailer dan bushing sangat umum terjadi dan dapat menyebabkan pembacaan kayuhan yang berlebihan meskipun ketebalan lapisan masih dalam spesifikasi.

Pengemudi yang melakukan pemeriksaan pra-perjalanan pada trailer yang baru dipasangkan harus selalu memeriksa penyetelan rem sebelum meninggalkan halaman. Sebuah trailer yang telah didiamkan selama dua minggu atau lebih harus dianggap mencurigakan sampai diukur.

Interval Perawatan Preventif untuk Inspeksi Slack Adjuster

Tidak ada interval universal yang universal untuk pemeriksaan penyetel kendur karena kondisi pengoperasian sangat bervariasi. Kendaraan yang berjalan berkilo-kilo meter antar negara bagian di medan datar memberikan kebutuhan rem yang jauh lebih sedikit dibandingkan dengan kendaraan yang sering melakukan pemberhentian pengiriman dalam kota atau pengangkutan di pegunungan. Kerangka umum berikut ini digunakan oleh sebagian besar armada besar:

• Setiap pemeriksaan sebelum perjalanan: Pemeriksaan permainan bebas cepat 1 inci di pin clevis. Membutuhkan waktu kurang dari 5 menit per kendaraan dan mendeteksi kondisi kotor di luar penyesuaian sebelum kendaraan bergerak.
• Setiap 15.000–25.000 mil (layanan PM-A): Pengukuran kayuhan yang diterapkan secara penuh pada 90 psi, inspeksi visual semua komponen penyetel kendur, pin clevis, dan pin pasak.
• Setiap 50.000 miles (layanan PM-B): Inspeksi rem penuh termasuk pengukuran ketebalan lapisan, pemeriksaan diameter drum, inspeksi rem pegas, dan penilaian keausan cam bushing.
• Setelah kejadian intensif rem: Menuruni gunung, berhenti darurat, dan berkendara dalam waktu lama di kota semuanya harus memicu pemeriksaan rem pasca-perjalanan, terutama pada peralatan lama dengan penyetel manual.

Armada yang menerapkan pemeriksaan langkah rem sebelum perjalanan sebagai langkah yang tidak dapat dinegosiasikan dalam alur kerja pengemudi secara konsisten menunjukkan tingkat kerusakan akibat rem yang lebih rendah selama inspeksi di tepi jalan. Data dari acara penegakan Brake Safety Week tahunan CVSA secara rutin menunjukkan hal tersebut pelanggaran penyetelan rem mencakup lebih dari 40% dari semua pesanan tidak berfungsi terkait rem — kategori yang akan diperiksa oleh pemeriksaan pra-perjalanan sebelum kendaraan bertemu dengan inspektur.

Kesalahan Umum Saat Menangani Perjalanan Slack Adjuster

Pengalaman di seluruh program pemeliharaan armada dan data inspeksi pinggir jalan menunjukkan beberapa kesalahan berulang yang membuat masalah penyesuaian rem tidak dapat diselesaikan dengan benar.

Menyesuaikan Pengatur Slack Otomatis Secara Manual

Ini adalah kesalahan paling umum. Ketika ASA ditemukan tidak dapat disetel, teknisi memutar baut penyetelan untuk membawanya ke spesifikasi dan mengeluarkan kendaraan. Dalam beberapa hari atau minggu, rem tidak dapat disetel lagi. Siklus itu berulang. Respon yang benar adalah dengan mengganti ASA dan memeriksa rem pondasi , jangan terus-terusan mengejar penyesuaian secara manual.

Mengabaikan Satu Rem yang Tidak Dapat Disetel

Rasionalisasi yang umum adalah bahwa rem yang sedikit tidak dapat disetel pada kendaraan multi-poros bukanlah masalah besar. Pada kenyataannya, pembagian beban rem antar gandar berarti bahwa kinerja rem yang buruk pada satu poros memaksa poros lainnya untuk mengimbanginya, sehingga mempercepat keausan lapisan rem dan penumpukan panas. Hal ini juga menciptakan kecenderungan yaw selama pengereman keras, yang dapat menyebabkan trailer berayun.

Pengencangan Berlebihan Selama Penyetelan Manual

Teknisi yang mengencangkan baut penyetelan terlalu jauh tanpa memundurkannya dengan benar akan menyebabkan rem terus-menerus terseret. Hal ini terlihat dari ujung roda yang panas setelah perjalanan singkat, bau terbakar dari roda, dan keausan lapisan dan drum yang semakin cepat. Hal ini juga dapat menyebabkan rem terkunci pada aplikasi ringan, khususnya berbahaya pada kondisi basah atau licin.

Mengukur Pukulan Tanpa Tekanan Udara Yang Cukup

Pengukuran langkah rem yang dilakukan pada tekanan udara rendah — katakanlah, 60–70 psi — akan menunjukkan langkah yang lebih pendek dibandingkan pada 90 psi karena gaya penggeraknya lebih rendah. Hal ini dapat membuat rem yang diinjak sedikit berlebihan tampak sesuai spesifikasi. Selalu verifikasi tekanan sistem antara 90 dan 100 psi sebelum melakukan pengukuran langkah.
