Apa saja 2 Jenis Pengatur Slack? Manual vs Otomatis

Ada dua jenis pengatur kendur : pengatur kendur manual dan pengatur kendur otomatis. Keduanya adalah perangkat mekanis yang digunakan dalam sistem rem udara pada truk komersial, trailer, dan bus untuk menjaga jarak yang benar—disebut langkah pushrod—antara ruang rem dan sepatu rem. Ketika jarak tersebut menjadi terlalu besar karena keausan lapisan, efisiensi pengereman akan menurun drastis. Penyetel kendur mengkompensasi keausan tersebut dan menjaga sistem tetap beroperasi dalam batas aman. Perbedaan inti antara kedua jenis ini sederhana: penyetel kendur manual memerlukan teknisi untuk menyetelnya secara fisik sesuai jadwal, sedangkan penyetel kendur otomatis menyesuaikan sendiri setiap kali rem diterapkan.

Memahami kedua jenis ini penting baik Anda seorang manajer armada, pengemudi komersial, teknisi rem, atau seseorang yang belajar untuk CDL. Peraturan federal berdasarkan FMCSA 393.47 menetapkan batasan ketat pada perjalanan pushrod, dan kegagalan dalam pemeriksaan karena rem tidak dapat disetel dapat menyebabkan kendaraan terhenti seketika. Mengetahui cara kerja masing-masing jenis penyetel kendur—dan apa yang salah pada masing-masing jenis tersebut—menjaga agar kendaraan tetap patuh, aman, dan berada di jalan.

Pengatur Slack Manual : Cara Kerja dan Kapan Digunakan

Penyetel kendur manual telah menjadi komponen standar dalam sistem rem udara selama beberapa dekade. Mereka adalah mekanisme roda gigi cacing bergaris yang terpasang pada poros bubungan rem. Ketika pushrod ruang rem memanjang dan mendorong lengan pengatur kendur, maka S-cam akan berputar, yang memaksa sepatu rem keluar melawan tromol. Seiring berjalannya waktu, seiring dengan rusaknya material kampas rem, pushrod harus bergerak lebih jauh untuk mencapai kontak yang sama. Peningkatan perjalanan tersebut mengurangi gaya pengereman dan waktu respons.

Untuk memperbaikinya, teknisi harus memutar baut penyetelan secara berkala—biasanya fitting segi enam berukuran 9/16 inci—di sisi penyetel kendur. Memutarnya searah jarum jam akan memperketat penyesuaian, secara efektif memperpendek jarak yang perlu ditempuh oleh pushrod. FMCSA menetapkan hal itu pukulan bebas harus antara 1/2 inci dan 3/4 inci , dan total pukulan pushrod pada saat penerapan tidak boleh melebihi batas yang ditentukan oleh ukuran ruang. Untuk ruang Tipe 30, misalnya, goresan maksimum yang diperbolehkan adalah 2 inci.

Frekuensi Penyesuaian dan Persyaratan Perawatan

Penyetel kendur manual biasanya perlu diperiksa dan disetel setiap 10.000 hingga 15.000 mil dalam kondisi pengoperasian normal, atau lebih sering di lingkungan dengan tingkat keausan tinggi seperti konstruksi atau berkendara di gunung. Banyak armada menyertakan pemeriksaan penyetel manual di setiap siklus pemeliharaan preventif. Prosedurnya sendiri hanya memakan waktu beberapa menit per ujung roda bila dilakukan dengan benar, namun memerlukan kendaraan untuk diganjal dengan aman, rem parkir dilepaskan, dan teknisi mengukur kayuhan sebelum dan sesudah penyetelan dengan penggaris atau pita pengukur.

Salah satu kesalahan umum dengan penyetel kendur manual adalah mengencangkan secara berlebihan. Jika penyetel diputar terlalu kencang, rem akan terseret, menyebabkan keausan kampas rem semakin cepat, penumpukan panas, dan potensi rem memudar. Menyeret rem dapat menaikkan suhu tromol di atas 500°F , yang mempercepat degradasi lapisan secara signifikan. Teknisi dilatih untuk mundur sedikit setelah bersentuhan dengan sepatu, sehingga menciptakan jarak lari yang tepat.

Dimana Pengatur Slack Manual Masih Ditemukan

Meskipun sebagian besar kendaraan komersial baru di Amerika Utara telah dilengkapi dengan pengatur kendur otomatis sejak pertengahan tahun 1990-an—sebagian besar didorong oleh pembuatan peraturan FMCSA yang mulai berlaku pada tahun 1994 untuk traktor dan tahun 1995 untuk trailer—pengatur kendur manual masih ditemukan di:

• Kendaraan tua diproduksi sebelum mandat penyetel otomatis
• Trailer khusus dan peralatan off-highway tertentu
• Beberapa pasar internasional yang belum memerlukan penyetel otomatis
• Aplikasi pengganti dimana pemilik lebih memilih manual dibandingkan otomatis

Penyetel kendur manual lebih murah di muka—biasanya berkisar antara $15 hingga $40 per unit —itulah sebabnya hal ini tetap umum terjadi pada operasi yang sadar anggaran atau wilayah dengan pengawasan peraturan yang lebih rendah.

Pengatur Slack Otomatis : Mekanisme Penyesuaian Diri Dijelaskan

Penyetel kendur otomatis—juga disebut ASA atau penyetel kendur otomatis—melakukan pekerjaan dasar yang sama seperti penyetel manual, namun dilengkapi mekanisme kopling dan aktuator internal yang secara otomatis mengoreksi kayuhan batang dorong selama penerapan rem normal. Setiap kali rem diaktifkan dan dilepas sepenuhnya, mekanisme penginderaan internal mendeteksi apakah kayuhan berada dalam batas yang dapat diterima. Jika kayuhannya terlalu panjang, roda gigi cacing akan berputar sedikit untuk mengisi kendur.

Prinsip desain yang paling banyak digunakan dalam pengatur kendur otomatis melibatkan a sistem berbasis pawl-and-ratchet atau kopling terhubung ke lengan kendali yang mendeteksi sudut rotasi selama penerapan rem. Ketika putaran melebihi ambang batas yang telah ditetapkan—yang menunjukkan bahwa lapisan telah aus dan kayuhan meningkat—mekanisme internal akan memajukan roda gigi cacing sebanyak sepersekian putaran, sehingga mengurangi kayuhan kembali ke kisaran yang benar.

Jenis Desain Penyesuai Slack Otomatis

Dalam kategori pengatur kendur otomatis, ada dua pendekatan desain utama yang digunakan oleh produsen:

• Penyetel penginderaan kayuhan (penginderaan jarak bebas): Ini mengukur pergerakan sebenarnya dari pushrod dan menyesuaikan berdasarkan apakah total pukulan melebihi ambang batas bawaan. Merek seperti Haldex dan Gunite menggunakan variasi desain ini. Mereka sangat andal dan banyak digunakan di seluruh armada Amerika Utara.
• Penyetel penginderaan sudut (penginderaan torsi): Ini memonitor sudut rotasi camshaft rem selama aplikasi. Jika bubungan berputar melampaui sudut yang ditentukan sebelum sepatu-ke-drum bersentuhan, penyetel akan memberikan kompensasi. Bendix dan beberapa desain Meritor menggabungkan logika penginderaan sudut.

Kedua desain mencapai tujuan yang sama tetapi menggunakan logika internal yang berbeda untuk mendeteksi keausan. Mekanik armada sering kali mengembangkan preferensi berdasarkan kendaraan yang paling sering mereka servis, karena pasangan OEM tertentu dioptimalkan untuk desain penyetel tertentu.

Kesalahpahaman Pemeliharaan Kritis Tentang Penyesuai Slack Otomatis

Salah satu mitos paling berbahaya dalam perawatan kendaraan komersial adalah bahwa penyetel kendur otomatis tidak memerlukan perhatian. Hal ini tidak benar dan telah menyebabkan kecelakaan serius terkait rem. Data FMCSA menunjukkan bahwa pelanggaran penyetelan rem secara konsisten menempati peringkat teratas dalam kondisi tidak berfungsi yang ditemukan selama inspeksi pinggir jalan. —bahkan pada kendaraan yang dilengkapi dengan pengatur otomatis.

Jika penyetel kendur otomatis ditemukan terus-menerus tidak dapat disetel, hal ini merupakan gejala dari masalah mendasar, bukan masalah kalibrasi. Akar penyebab umum meliputi:

• Komponen kopling internal di dalam penyetel itu sendiri sudah aus atau tersangkut
• Pin jangkar lengan kendali longgar atau hilang
• Ruang rem terdorong batang pengikat atau tidak kembali penuh
• Bushing camshaft yang aus menyebabkan pergerakan cam yang berlebihan
• Sepatu rem retak atau patah sehingga melentur dan tidak bersentuhan dengan kuat

Teknisi diinstruksikan untuk tidak pernah menyetel kembali pengatur kendur otomatis secara manual sebagai solusi untuk kondisi di luar penyesuaian yang kronis. Melakukan hal ini untuk sementara akan menutupi masalah mekanis yang akan muncul kembali dan memburuk seiring berjalannya waktu. Respons yang benar adalah mengidentifikasi dan memperbaiki akar permasalahannya.

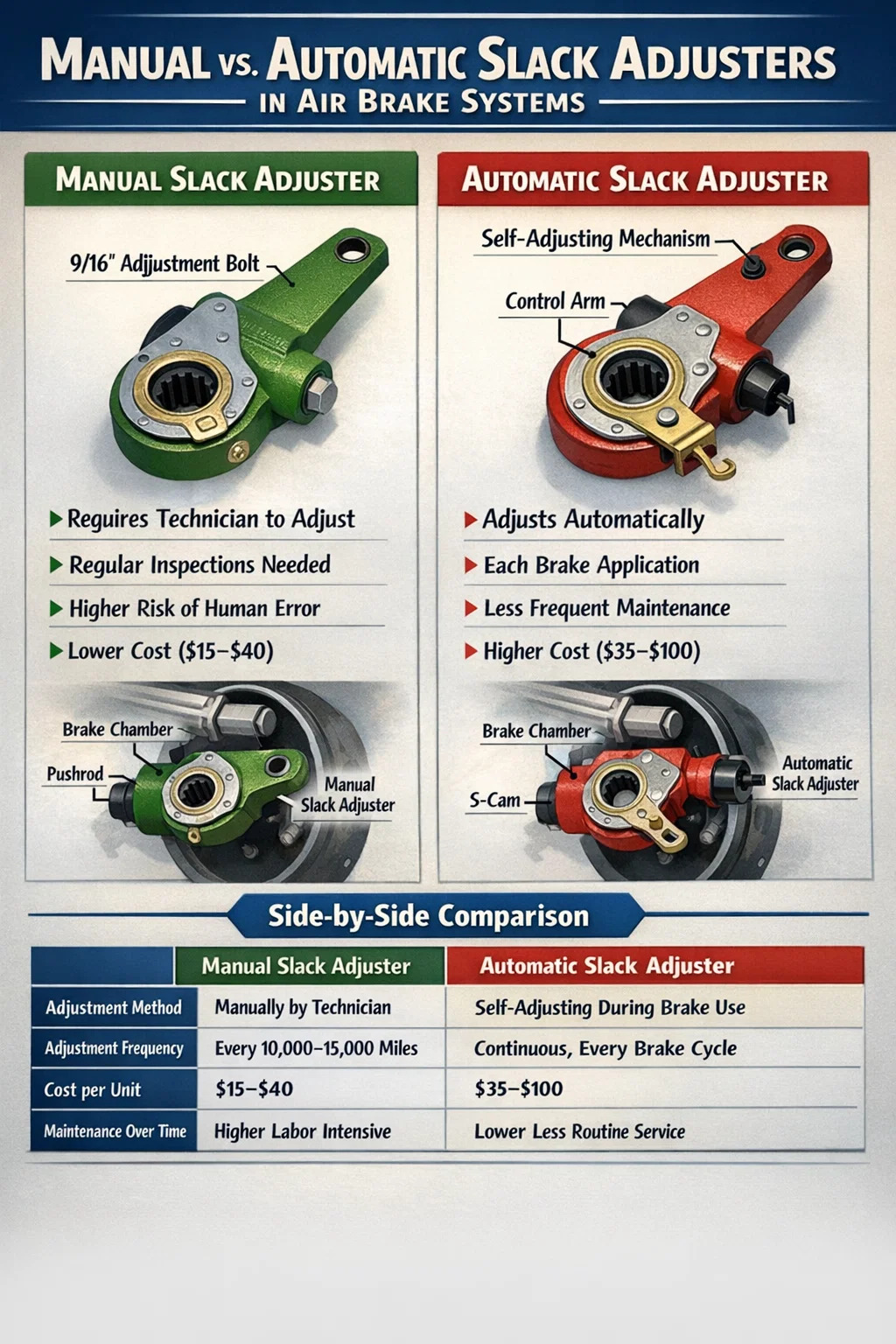

Pengatur Slack Manual vs Otomatis: Perbandingan Berdampingan

Tabel di bawah ini merangkum perbedaan utama antara slack adjuster manual dan otomatis dalam kategori kinerja dan pemeliharaan yang paling penting:

Bagaimana Slack Adjuster Sesuai dengan Sistem Rem Udara yang Lebih Luas

Untuk memahami sepenuhnya mengapa slack adjuster penting, ada baiknya mengetahui posisi pastinya dalam sistem rem udara. Saat pengemudi menginjak pedal rem pada kendaraan dengan sistem rem tromol S-cam, udara bertekanan mengalir ke ruang rem. Di dalam ruangan, diafragma mendorong pelat logam, yang memanjangkan batang penekan ke luar. Pushrod tersebut dihubungkan ke salah satu ujung lengan pengatur kendur. Saat pushrod memanjang, ia memutar pengatur kendur, yang memutar S-cam melalui poros bergaris. S-cam mendorong sepatu rem keluar ke bagian dalam tromol rem.

Penyetel kendur secara efektif bertindak sebagai tuas antara ruang rem dan poros bubungan. Panjangnya—biasanya 5,5 inci atau 6,5 inci untuk aplikasi standar—secara langsung mempengaruhi keuntungan mekanis yang diterapkan pada bubungan. Lengan yang lebih panjang meningkatkan torsi tetapi mengurangi rasio langkah terhadap rotasi. Menyesuaikan panjang penyetel kendur yang benar dengan ukuran ruang dan timing bubungan sangat penting untuk kinerja pengereman yang optimal dan ditentukan dalam lembar spesifikasi rem setiap kendaraan.

Posisi Pengatur Kendur dan Sudut Istirahat

Saat rem dilepaskan sepenuhnya dan sistem dalam keadaan diam, lengan penyetel kendur harus diposisikan kira-kira tegak lurus terhadap batang penekan—membentuk sudut mendekati 90 derajat. Geometri ini memaksimalkan efisiensi mekanis saat rem diterapkan. Jika lengan berada pada sudut yang sangat berbeda saat diam, hal ini menunjukkan pemasangan yang salah atau kayuhan berlebihan, yang keduanya mengurangi daya pengereman. Selama pemeriksaan sebelum perjalanan, pengemudi dapat secara visual mengidentifikasi penyetel kendur yang sangat tidak sejajar, yang merupakan salah satu alasan pelatihan CDL mencakup dasar-dasar pemeriksaan sistem rem.

Prosedur Inspeksi untuk Kedua Jenis Slack Adjuster

Apa pun jenis pemasangannya, pemeriksaan penyetel kendur adalah bagian wajib dari kepatuhan keselamatan kendaraan komersial. Berikut ini gambaran praktis proses pemeriksaan yang digunakan oleh teknisi rem terlatih:

1. Ganjal semua roda dan lepas semua rem pegas sehingga rem pondasi terlepas sepenuhnya.
2. Tandai pushrod pada titik keluarnya ruang rem dengan kapur atau spidol.
3. Mintalah asisten untuk menerapkan tekanan rem sekitar 90 PSI dan menahannya dengan stabil.
4. Ukur jarak yang ditempuh pushrod dari posisi yang ditandai ke posisi baru di bawah tekanan.
5. Bandingkan pengukuran tersebut dengan tabel langkah maksimum FMCSA untuk jenis ruang yang dipasang.
6. Jika kayuhan berada pada atau mendekati batas, sesuaikan penyetel kendur manual atau selidiki penyebab utama pada penyetel otomatis.

Selain itu, teknisi akan secara manual mendorong dan menarik lengan penyetel kendur dengan rem dilepas. Pergerakan bebas lebih dari 1 inci menunjukkan bushing camshaft yang aus atau komponen pondasi yang kendor yang akan mempengaruhi kinerja penyetel apa pun jenisnya.

Batas Pukulan Pushrod FMCSA berdasarkan Ukuran Ruang

Berikut ini adalah langkah maksimum yang diperbolehkan untuk jenis ruang rem umum sesuai peraturan FMCSA:

Mode Kegagalan Umum dan Tanda Peringatan untuk Setiap Jenis

Kedua jenis penyetel kendur ini bisa gagal, dan kedua jenis kegagalan tersebut dapat mengakibatkan pelanggaran kemampuan kendaraan atau, yang lebih parah, kegagalan rem di jalan. Mengenali tanda-tanda peringatan sejak dini akan mencegah kerusakan yang merugikan dan menjaga kendaraan tetap patuh.

Tanda Kegagalan Penyetel Slack Manual

• Pukulan pushrod yang berlebihan pada saat pemeriksaan: Tanda paling jelas bahwa penyesuaian tidak dilakukan sesuai jadwal atau dilakukan secara tidak benar.
• Baut penyetelan yang disita: Korosi atau kontaminasi dapat membekukan worm gear, sehingga penyesuaian tidak mungkin dilakukan tanpa penggantian komponen.
• Badan pengatur retak atau bengkok: Kerusakan fisik akibat puing-puing jalan atau peralatan yang tidak tepat selama penyetelan.
• Spline yang aus pada sambungan camshaft: Menyebabkan penyetel selip alih-alih memutar bubungan, mengakibatkan rem gagal total pada ujung roda tersebut.
• Menyeret rem setelah penyetelan: Menunjukkan pengetatan yang berlebihan; penyetel diputar melewati jarak bebas berjalan yang benar.

Tanda Kegagalan Penyetel Slack Otomatis

• Temuan di luar penyesuaian yang berulang: Sebagaimana disebutkan, ini menunjukkan mekanisme internal yang gagal atau masalah komponen yang terhubung.
• Penyesuaian berlebihan (rem terus menerus terseret): Hal ini dapat terjadi jika kopling internal tertahan pada posisi penyetelan sehingga menyebabkan kopling mengencangkan setiap kali rem digunakan tanpa batas waktu.
• Lengan kendali hilang atau rusak: Lengan kendali mengikat badan penyetel melawan rotasi, yang menciptakan gerakan relatif yang mendorong penyetelan. Lengan yang hilang berarti tidak terjadi penyesuaian diri.
• Intrusi air atau kontaminasi: Komponen internal tersita karena infiltrasi kelembapan, terutama di wilayah dengan perubahan suhu musiman yang signifikan.
• Unit pengganti yang salah dipasang: Penggunaan ambang batas penginderaan pukulan yang salah atau panjang lengan yang salah untuk aplikasi dapat menyebabkan kesalahan penyesuaian kronis yang terlihat seperti kegagalan mekanis.

Memilih Slack Adjuster yang Tepat untuk Aplikasi Tertentu

Saat mengganti slack adjuster—baik pada poros kemudi, poros penggerak, atau trailer—beberapa variabel spesifikasi harus disesuaikan secara tepat dengan sistem rem yang ada. Memasang penyetel yang tampak kompatibel secara fisik dengan kalibrasi internal atau panjang lengan yang salah dapat menyebabkan ketidakseimbangan rem secara langsung.

Kriteria seleksi utama meliputi:

• Panjang lengan: Diukur dari bagian tengah lubang camshaft hingga bagian tengah lubang clevis pin. Ukuran umum adalah 5,5 dan 6,5 inci. Penggunaan panjang yang salah akan mengubah torsi yang diterapkan ke bubungan dan mengubah rasio langkah efektif.
• Jumlah dan ukuran spline: Harus sama persis dengan camshaft. Konfigurasi umum adalah desain 28-spline dan 10-spline tergantung pada pabrikan gandar.
• Arah putaran: Penyetel kendur tersedia secara manual—versi tangan kanan dan kiri tersedia untuk setiap sisi gandar. Memasang tangan yang salah menyebabkan penyetel bekerja melawan rem, bukan melawan rem.
• Diameter pin clevis dan ukuran lubang: Harus sejajar tepat dengan clevis pushrod. Ukuran standarnya adalah 3/4 inci dan 1 inci.
• Pengaturan kayuhan untuk penyetel otomatis: Penyetel otomatis dikalibrasi untuk jenis ruang tertentu. Penggunaan penyetel yang dikalibrasi Tipe 30 pada ruang Tipe 20 akan mengakibatkan gerakan berlebihan yang kronis sehingga penyetel akan terus mencoba memperbaikinya, sehingga mempercepat keausan internal.

Produsen pengatur kelonggaran besar termasuk Haldex, Bendix, Meritor, dan Gunite semuanya menerbitkan referensi silang dan panduan aplikasi yang terperinci. Selalu konfirmasikan nomor suku cadang dengan lembar spesifikasi rem kendaraan atau dokumentasi OEM sebelum pemasangan.

Latar Belakang Peraturan dan Pergeseran Industri Menuju Penyesuaian Otomatis

Peralihan industri dari penyetel kendur manual di Amerika Serikat terutama didorong oleh data yang menunjukkan bahwa penyetelan rem merupakan salah satu faktor utama penyebab kecelakaan truk berat. Studi yang dilakukan pada akhir tahun 1980an dan awal tahun 1990an menemukan bahwa sebagian besar truk yang diperiksa di pinggir jalan memiliki setidaknya satu rem yang tidak dapat disetel, dengan perawatan penyetel manual yang tidak tepat menjadi penyebab utamanya.

Pendahulu FMCSA, Federal Highway Administration (FHWA), memperkenalkan mandat pengatur kelonggaran otomatis melalui 49 CFR Bagian 393. Truk yang diproduksi pada atau setelah tanggal 20 Oktober 1994 harus dilengkapi dengan pengatur kendur otomatis pada semua posisi rem. Trailer yang diproduksi pada atau setelah tanggal 20 Oktober 1995 menghadapi persyaratan yang sama. Peraturan ini merupakan bagian dari paket peningkatan keselamatan rem yang lebih luas yang juga memenuhi persyaratan jarak berhenti sistem rem.

Kanada menerapkan persyaratan serupa melalui peraturan Transport Canada, dan banyak yurisdiksi lain telah mengadopsi standar serupa. Hasilnya adalah peningkatan yang terukur dalam tingkat kepatuhan penyetelan rem selama inspeksi pinggir jalan, meskipun pelanggaran masih cukup umum sehingga penyetelan rem terus menghasilkan sebagian besar pesanan tidak berfungsi selama pengoperasian seperti inspeksi Roadcheck tahunan yang dilakukan oleh Commercial Vehicle Safety Alliance (CVSA).

Meskipun ada dorongan peraturan, hal ini perlu diperhatikan penyetel kendur otomatis tidak menghilangkan kebutuhan akan inspeksi sistem rem —mereka hanya mengalihkan fokus teknisi dari penyesuaian rutin ke penyelidikan penyebab utama dan pemeliharaan komponen rem dasar.

Persyaratan Pelumasan dan Masa Pakai Slack Adjuster

Penyetel kendur manual dan otomatis memerlukan pelumasan yang tepat agar dapat berfungsi dengan benar dan mencapai masa pakai sesuai standarnya. Kebanyakan slack adjuster modern dilengkapi dengan alat kelengkapan gemuk dan harus diberi gemuk pada setiap interval perawatan preventif—biasanya setiap 25.000 mil atau sesuai spesifikasi pabrikan, mana saja yang lebih dulu.

Jenis gemuk yang benar itu penting. Sebagian besar produsen menentukan gemuk litium kompleks NLGI #2 yang diberi peringkat untuk aplikasi suhu tinggi dan tahan air. Penggunaan gemuk sasis standar atau jenis gemuk pencampur dapat menyebabkan pelumasan yang tidak memadai pada suhu pengoperasian yang tinggi atau mempercepat korosi pada komponen internal.

Dengan perawatan yang tepat, penyetel kendur otomatis yang berkualitas akan memberikan masa pakai 500.000 mil atau lebih pada aplikasi pengangkutan jalur. Aplikasi kejuruan yang sering melibatkan penggunaan rem berat—seperti pengumpulan sampah, pengiriman beton siap pakai, atau truk sampah yang beroperasi di medan berbukit—biasanya memiliki interval servis yang lebih pendek, terkadang memerlukan penggantian pada jarak 150.000 hingga 250.000 mil. Penyetel kendur manual, karena merupakan perangkat yang lebih sederhana, sering kali dapat bertahan selama masa pakai komponen rem yang digunakannya, asalkan baut penyetelan tidak pernah terjepit.

Kontaminasi dari debu rem, garam jalan, dan air adalah musuh utama umur panjang slack adjuster. Area ujung roda harus dibersihkan dan diperiksa setiap kali rem diservis, dan sepatu gemuk atau penutup harus diperiksa apakah ada keretakan yang memungkinkan kontaminan masuk ke badan penyetel.

Pertanyaan Umum Tentang Jenis Slack Adjuster

Bisakah Anda mengganti pengatur kendur manual dengan yang otomatis?

Ya, dan ini umumnya merupakan peningkatan yang disarankan saat merawat kendaraan tua. Penggantiannya harus menggunakan panjang lengan, jumlah spline, dan arah putaran yang benar untuk poros tertentu. Titik jangkar lengan kendali untuk penyetel otomatis juga harus dipasang dengan benar, karena komponen ini sering hilang pada gandar yang sebelumnya menggunakan penyetel manual.

Bisakah Anda menyetel pengatur kendur otomatis secara manual?

Penyetel kendur otomatis memiliki fitting segi enam eksternal yang dapat digunakan untuk penyetelan manual, namun hal ini hanya boleh dilakukan selama pemasangan awal atau sebagai tindakan sementara untuk memverifikasi fungsi sistem. Secara rutin memundurkan atau memajukan penyetel otomatis dengan tangan merupakan tanda bahwa ada hal lain pada sistem rem yang perlu diperbaiki. Ini bukan praktik pemeliharaan—ini adalah tanda diagnostik.

Apakah rem cakram pada kendaraan niaga menggunakan pengatur kendur?

Rem cakram udara, yang semakin umum digunakan pada gandar kemudi dan gandar penggerak di Amerika Utara, tidak menggunakan penyetel kendur S-cam tradisional. Mereka menggunakan mekanisme penyetel terintegrasi yang terpasang pada rakitan kaliper. Namun, persyaratan peraturan untuk menjaga penyetelan rem yang tepat tetap berlaku, dan fungsi penyetelan otomatis yang terpasang pada kaliper rem cakram memiliki tujuan yang sama seperti penyetel kendur pada sistem rem tromol.

Apa yang terjadi jika pengatur kendur dipasang mundur?

Memasang penyetel kendur dengan tangan yang salah (kiri, bukan kanan, atau sebaliknya) menyebabkan penyetel menarik bubungan ke arah yang salah saat rem diaktifkan. Hasilnya adalah sedikit atau bahkan tidak ada gaya pengereman pada ujung roda tersebut, dan dalam kasus penyetel otomatis, mekanisme penyesuaian otomatis akan bekerja secara terbalik—semakin mengendur, bukan mengencangkan. Ini merupakan bahaya keselamatan yang serius dan akan terdeteksi segera selama pemeriksaan langkah rem yang benar setelah pemasangan.
