Bagaimana Anda mengidentifikasi pengatur kendur otomatis?

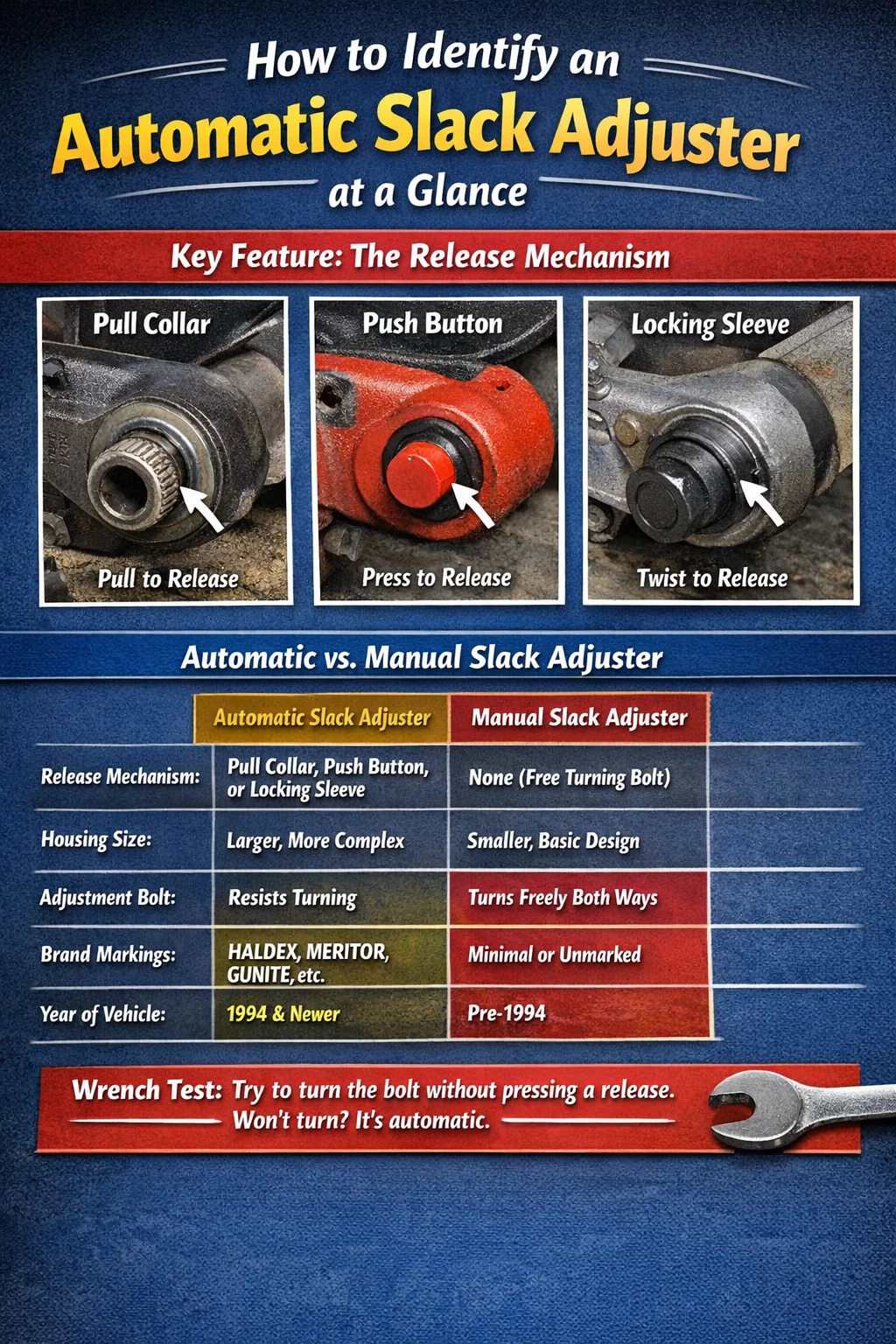

Sekilas tentang Cara Mengidentifikasi Pengatur Slack Otomatis

Penyetel kendur otomatis dapat diidentifikasi dengan adanya mekanisme pelepasan pada badan adjuster — baik kerah tipe tarik, tombol tekan, atau selongsong pengunci — terletak di dekat baut penyetelan roda gigi cacing. Fitur rilis ini merupakan indikator visual paling andal yang membedakan automatic slack adjuster (SEBUSEBUSEBUSEBUSEBUAHHHHHSA) dengan manual. Pada penyetel manual, baut segi enam berputar bebas di kedua arah tanpa mekanisme penguncian. Pada penyetel otomatis, baut yang sama dilindungi oleh sistem kopling atau pawl yang mencegah kemunduran yang tidak disengaja selama pengoperasian rem normal.

Di luar mekanisme pelepasan, pengatur kendur otomatis juga cenderung memiliki a perumahan yang lebih besar dan lebih kompleks daripada unit manual, seringkali dengan tanda pengecoran yang terlihat, logo merek, dan stempel nomor komponen pada badan penyetel. Jika Anda berada di bawah truk atau trailer dan tidak yakin jenis apa yang Anda lihat, satu-satunya pemeriksaan tercepat adalah: coba putar baut roda gigi cacing tanpa menekan atau menarik apa pun. Jika ia menolak atau tidak mau bergerak sama sekali, Anda hampir pasti sedang mencari penyetel otomatis dengan kopling aktif.

Bagian di bawah menguraikannya lebih lanjut — berdasarkan fitur fisik, penandaan khusus merek, persyaratan usia kendaraan, dan skenario identifikasi di dunia nyata.

Dasar Hukum: Mengapa Penyesuaian Slack Otomatis Sekarang Menjadi Standar

Sebelum masuk ke identifikasi fisik, ada baiknya untuk memahami konteks peraturan. Di bawah 49 CFR 393,53 , Administrasi Keselamatan Pengangkut Motor Federal (FMCSA) mewajibkan semua kendaraan bermotor komersial dengan rem udara yang diproduksi pada atau setelahnya 20 Oktober 1994 untuk dilengkapi dengan pengatur kendur otomatis. Hal ini berlaku untuk traktor, trailer, bus, dan CMV rem udara lainnya dengan berat lebih dari 10.000 lbs GVWR.

Artinya secara praktis: jika Anda sedang mengerjakan truk atau trailer apa pun yang dibuat dalam 30 tahun terakhir, Anda akan menggunakan pengatur kendur otomatis sebagai defaultnya. Penyetel manual pada kendaraan pasca tahun 1994 menunjukkan modifikasi yang tidak sesuai, aplikasi khusus atau militer, atau peralatan yang tidak diservis dengan benar. Jika Anda melihat apa yang tampak seperti penyetel manual pada kendaraan baru, itu adalah tanda bahaya yang patut diselidiki sebelum melakukan pekerjaan rem apa pun.

Kendaraan sebelum tahun 1994 - truk lurus berporos tunggal yang lebih tua, trailer antik, beberapa bus transit - mungkin masih menjalankan penyetel manual. Metode identifikasinya berbeda-beda, yang dibahas pada bagian khusus di bawah ini.

Fitur Fisik yang Mengidentifikasi Pengatur Slack Otomatis

Saat Anda memeriksa rakitan rem secara fisik, carilah fitur spesifik berikut pada lengan penyetel dan rumahan:

Mekanisme Pelepasan

Ini adalah fitur yang menentukan. Setiap penyetel kendur otomatis mempunyai beberapa bentuk sistem pelepas yang terpasang pada rumah roda gigi cacing. Tiga konfigurasi yang paling umum adalah:

• Tarik kerah: Cincin silinder di sekeliling poros baut penyetelan yang harus ditarik ke luar dan ditahan untuk melepaskan kopling internal. Ditemukan pada Haldex dan banyak model Gunite. Kerahnya biasanya menonjol atau berusuk untuk digenggam dan dipasang rata dengan wadahnya saat dipasang.
• Tombol tekan: Tombol yang dipasang di samping pada rumah penyetel, biasanya dilengkapi pegas, yang melepaskan pawl saat ditekan. Umum pada pengatur Meritor (Rockwell). Tombolnya biasanya diameter 8–12mm dan diletakkan di dalam saku tersembunyi di sisi rumah roda gigi cacing.
• Mengunci selongsong atau tutup: Tutup atau selongsong pelindung di atas baut penyetelan yang dilengkapi fungsi pelepas. Kurang umum tetapi ditemukan pada beberapa pengatur spesifikasi Eropa yang digunakan dalam operasi armada campuran.

Jika Anda melihat salah satu fitur ini di dekat baut roda gigi cacing, Anda sedang melihat penyetel kendur otomatis. Tidak ada pengecualian.

Ukuran dan Kompleksitas Perumahan

Penyetel kendur otomatis memiliki rumah roda gigi cacing yang jauh lebih besar dibandingkan penyetel manual. Rumahnya harus memuat mekanisme kopling, pawl, dan pegas internal — sehingga lebih besar. Rumah pengatur manual kompak dan sederhana, pada dasarnya hanya pengecoran di sekitar roda gigi cacing. Rumah pengatur otomatis biasanya 50–75% lebih besar di bagian roda gigi cacing , seringkali berbentuk persegi panjang atau oval pada penampang melintang dibandingkan dengan bentuk unit manual yang lebih ramping.

Ukuran dan Kedalaman Baut Hex

Baut penyetelan pada penyetel kendur otomatis biasanya tersembunyi sedikit ke dalam rumahan atau dilindungi oleh kerah pelepas, bukannya terbuka sepenuhnya. Ukuran hex yang umum adalah 3/4" pada unit Haldex , 9/16" pada sebagian besar unit Meritor , dan 5/8" pada unit Gunite . Pada penyetel manual, baut terbuka sepenuhnya tanpa perangkat keras di sekitarnya.

Tanda Pengecoran dan Stempel

Kebanyakan penyetel kendur otomatis memiliki nama atau logo pabrikan yang dipasang langsung ke rumah penyetel, bersama dengan nomor komponen, panjang lengan, dan sering kali panah arah pemasangan. Penandaan umum mencakup "HALDEX", "MERITOR", "GUNITE", "BENDIX", atau kode bagian numerik seperti awalan "MGM" atau "HB". Penyetel manual dari proses produksi lama sering kali tidak bertanda atau hanya membawa sedikit kode pengecoran.

Panduan Identifikasi Merek demi Merek untuk Penyesuai Slack Otomatis

Setiap produsen besar memiliki isyarat visual yang konsisten di seluruh lini produk pengatur kendur otomatis mereka. Mengetahui hal ini membuat identifikasi menjadi lebih cepat, terutama dalam kondisi kotor atau minim cahaya di bawah kendaraan.

Pengatur Slack Otomatis Haldex

Haldex adalah salah satu merek yang paling banyak digunakan di armada Amerika Utara. Penyetel otomatisnya dapat diidentifikasi berdasarkan:

• Seorang yang menonjol kerah pelepas tipe tarik dengan permukaan pegangan knurled yang mengelilingi baut segi enam 3/4".
• "HALDEX" dicetak dengan huruf timbul pada badan pengatur
• Rumah roda gigi cacing yang relatif persegi panjang dengan sudut membulat
• Panjang lengan berkisar dari 5,5" hingga 6,5" , dicap atau dicetak di dekat lubang pin clevis
• Fitting gemuk (zerk) pada ujung rumah roda gigi cacing, biasanya ulir 1/4"-28

Penyetel Haldex umum digunakan pada Freightliner, Volvo, dan banyak gandar trailer termasuk yang dari Hendrickson dan Dana.

Meritor (Rockwell) Pengatur Slack Otomatis

Penyetel kelonggaran otomatis Meritor dapat diidentifikasi oleh:

• A tombol tekan yang dipasang di samping pada rumah roda gigi cacing — ini adalah pengidentifikasi Meritor yang paling khas
• "MERITOR" atau "ROCKWELL" dimasukkan ke dalam housing (unit produksi lama sering kali bertuliskan "ROCKWELL")
• A Baut penyetel segi enam 9/16". , sedikit tersembunyi di bagian muka housing
• Housing worm gear berbentuk lebih oval dibandingkan dengan profil Haldex yang berbentuk kotak
• Umum pada truk Peterbilt, Kenworth, International, dan Mack

Pengatur Slack Otomatis Gunite

Penyetel Gunite (sekarang bagian dari keluarga Accuride) umum digunakan pada trailer tua dan bus transit. Penanda identifikasi meliputi:

• A mekanisme pelepasan kerah tarik , konsepnya mirip dengan Haldex tetapi dengan profil yang sedikit berbeda — seringkali lebih silindris
• Pemeran "GUNITE" di badan, terkadang disertai nomor bagian yang diawali dengan "ASA"
• A Baut segi enam 5/8". dalam banyak aplikasi
• Roda gigi cacing terasa sangat kaku karena toleransi internal yang lebih ketat — sering kali disalahartikan sebagai penyetel yang macet pada pertemuan pertama

Pengatur Slack Otomatis Bendix

Penyetel Bendix paling sering muncul di bus sekolah dan truk tugas sedang. Mereka dapat diidentifikasi oleh:

• "BENDIX" atau "BW" dipasang pada housing
• A pelepasan kerah tarik dengan hasil akhir yang halus (tidak bergerigi) — sensasi sentuhan yang sedikit berbeda dari Haldex
• Perumahan yang lebih kompak dibandingkan dengan unit Meritor atau Haldex dengan panjang lengan yang sama
• Biasa dipasangkan dengan komponen rem pondasi Bendix pada poros yang sama

Pengatur Slack Otomatis vs. Manual: Perbandingan Berdampingan

Tabel di bawah ini merangkum perbedaan visual dan fungsional utama antara slack adjuster otomatis dan manual, yang berguna sebagai referensi cepat saat melakukan inspeksi pada peralatan yang tidak dikenal:

Cara Mengonfirmasi Jenis Ketika Inspeksi Visual Tidak Meyakinkan

Dalam kondisi bengkel sebenarnya, penyetel kendur sering kali dipenuhi kotoran jalan, minyak, dan karat. Tanda pengecoran mungkin tidak terbaca, dan mekanisme pelepasannya mungkin tidak jelas. Jika hal tersebut terjadi, gunakan metode konfirmasi tambahan berikut:

Tes Kunci Pas

Pasangkan kunci pas yang benar ke baut penyetelan dan berikan gaya putaran sedang berlawanan arah jarum jam tanpa menekan tombol apa pun atau menarik kerah apa pun. Pada pengatur kendur otomatis, bautnya akan berfungsi menolak atau tidak bergerak sama sekali — kopling internal mencegah mundurnya tanpa mengaktifkan pelepasan. Pada penyetel manual, baut akan berputar dengan gaya kunci pas normal. Ini adalah pengujian yang andal yang memerlukan waktu sekitar 5 detik dan tidak memerlukan pembersihan badan penyetel.

Periksa Tanggal Pembuatan Kendaraan

Pelat nomor identifikasi kendaraan (VIN) pada kusen pintu atau bagian luar kabin menunjukkan tanggal pembuatannya. Jika kendaraan itu dibuat setelah Oktober 1994 , undang-undang federal mewajibkan pengatur kelonggaran otomatis. Hal ini sangat mempersempit identifikasi Anda — jika itu adalah truk pasca tahun 1994 dan penyetelnya tidak memiliki mekanisme pelepasan yang jelas, berarti ada sesuatu yang diubah atau salah dipasang dan memerlukan penyelidikan lebih lanjut.

Cari Nomor Bagian

Jika Anda dapat membaca nomor komponen apa pun dari rumah penyetel — bahkan sebagian — rujuk silang dengan katalog pabrikan. Haldex, Meritor, dan Bendix semuanya memelihara database suku cadang online. Awalan nomor bagian "MGM-" biasanya menunjukkan Meritor, awalan "90-" atau "HA-" menunjukkan Haldex, dan "ASA" di posisi mana pun menegaskan bahwa itu adalah pengatur kendur otomatis apa pun mereknya. Banyak katalog O'Reilly, FleetPride, dan Suku Cadang & Peralatan Truk juga melakukan referensi silang pada nomor-nomor ini dengan penunjukan ASA vs. manual yang jelas.

Konsultasikan Tag Spesifikasi Rem Kendaraan

Banyak truk dan trailer yang memiliki label spesifikasi rem yang dipaku atau dibaut ke rangka kendaraan di dekat poros belakang atau di dalam kusen pintu. Tag ini mencantumkan ukuran ruang rem, panjang lengan penyetel, dan jenis penyetel. Tag yang bertuliskan "ASA" atau "Auto Slack" bersifat konklusif. Jika tag tidak ada — yang biasa terjadi pada trailer lama — gunakan metode pemeriksaan fisik di atas.

Mengidentifikasi Pengatur Slack Otomatis yang Tidak Berfungsi

Mengidentifikasi pengatur kelonggaran otomatis bukan hanya tentang membedakannya dari yang manual — tetapi juga berarti mengenali kapan pengatur kendur otomatis gagal melakukan tugasnya. Penyetel kendur otomatis yang tidak berfungsi adalah salah satu penyebab paling umum dari pelanggaran rem di luar layanan di Amerika Utara, yang menyebabkan sebagian besar kutipan terkait rem selama kilatan inspeksi CVSA.

Tanda-Tanda Penyetel Otomatis Tidak Dapat Menyesuaikan Diri

• Pukulan pushrod melebihi batas legal pada aplikasi servis 90 psi — untuk ruang standar Tipe 30, batasnya adalah 2,0 inci. Apa pun yang melebihi rem yang seharusnya disetel secara otomatis adalah indikator kerusakan.
• Pukulan adalah berkembang secara progresif selama inspeksi berturut-turut tanpa penggantian lapisan apa pun. Penyetel otomatis yang sehat mempertahankan kayuhan dalam rentang yang konsisten seiring dengan keausan lapisan — sehingga tidak memungkinkan terjadinya penyimpangan secara bertahap.
• Pengatur terlalu mengencangkan setelah aplikasi rem, menyebabkan roda terseret atau terkunci pada kecepatan rendah. Hal ini menandakan pawl bergerak terlalu agresif, biasanya karena pegas kopling rusak atau aus.
• Baut roda gigi cacing berputar bebas tanpa melakukan pelepasan — artinya kopling internal telah aus dan penyetel berfungsi secara efektif seperti unit manual yang tidak dapat menahan posisinya.
• Bukti visual dari perumahan retak atau rusak , lengan bengkok, atau pin clevis dengan putaran lateral lebih dari 1/8" — semua hal ini menyebabkan penyetel tidak berfungsi terlepas dari apakah mekanisme kopling itu sendiri masih utuh.

Peraturan FMCSA secara eksplisit melarang pemberian kompensasi atas kegagalan pengatur kelonggaran otomatis melalui penyesuaian manual. Di bawah 49 CFR 393,53(b) , jika penyetel otomatis memerlukan intervensi manual berulang kali agar tetap berada dalam batas kayuhan, penyetel harus diganti — bukan disetel ulang. Ini adalah masalah kepatuhan, bukan sekadar preferensi pemeliharaan.

Panjang Lengan Pengatur Slack Otomatis: Cara Membaca dan Memverifikasinya

Panjang lengan adalah spesifikasi penting yang dicap atau diterapkan pada setiap penyetel kendur otomatis. Itu diukur dari bagian tengah lubang poros S-cam ke bagian tengah lubang pin clevis . Pengukuran ini menentukan keuntungan mekanis yang diberikan oleh penyetel dan harus sesuai dengan spesifikasi rem kendaraan.

Panjang lengan yang umum di armada Amerika Utara:

• 5,5 inci — paling umum pada gandar kemudi dan beberapa gandar penggerak yang lebih ringan
• 6,0 inci — standar untuk sebagian besar gandar penggerak tandem dan gandar trailer
• 6,5 inci — digunakan pada beberapa gandar trailer angkut berat dan khusus dengan ruang rem lebih besar

Panjang lengan biasanya dicap di dekat ujung lubang pin clevis di lengan sebagai angka seperti "5,5", "6", atau "6-1/2". Pada beberapa unit Meritor, ini muncul sebagai casting yang ditinggikan, bukan nomor yang dicap. Saat mengganti penyetel kendur otomatis, penggantian harus sama persis dengan panjang lengan aslinya — menggunakan lengan 5,5 inci yang ditentukan 6 inci akan mengurangi torsi pengereman sekitar 8,3% , yang merupakan pengurangan kekuatan penghentian yang terukur dan berpotensi berbahaya.

Orientasi Instalasi: Penyesuai Slack Otomatis Tangan Kanan vs. Tangan Kiri

Penyetel kendur otomatis dilakukan dengan tangan — artinya penyetel tersebut dirancang untuk sisi kiri (pengemudi) atau sisi kanan (penumpang) gandar. Memasang penyetel yang salah tangan menyebabkan kopling internal bekerja berlawanan dengan arah penerapan rem, sehingga mengakibatkan penyetel mengendur daripada mengencangkan saat rem diaktifkan — modus kegagalan berbahaya yang mungkin tidak langsung terlihat selama inspeksi statis.

Cara mengidentifikasi tangan yang benar:

• Carilah sebuah panah atau tanda "R" / "L". dilemparkan atau dicap pada badan pengatur. Banyak penyetel Haldex dan Meritor menandai arah putaran poros bubungan atau memiliki sebutan kiri/kanan yang jelas.
• Beberapa pengaturnya adalah universal (tanpa tangan) — mereka bekerja di kedua sisi. Hal ini diidentifikasi dengan tidak adanya tanda L/R dan deskripsi nomor bagian yang mencakup "universal" atau "non-tangan".
• Jika ragu, periksa spesifikasi rem OEM untuk porosnya. Spesifikasi akan menyebutkan apakah penyetel tangan atau penyetel universal diperlukan, dan jika diserahkan, di sisi mana setiap nomor bagian berlaku.

Penyetel kendur otomatis yang dipasang pada kendaraan mungkin lolos pemeriksaan statis karena roda gigi cacing dan housing terlihat benar - kegagalan hanya terlihat selama pengujian dinamis atau ketika langkah diukur setelah aplikasi rem berulang kali dan ternyata semakin besar dan bukannya tetap konsisten.

Identifikasi Penyetel Slack Otomatis Selama Inspeksi Pra-Perjalanan atau DOT

Selama inspeksi sebelum perjalanan atau pemeriksaan rem DOT formal, pengemudi dan inspektur tidak diharapkan melakukan pembongkaran mekanis penuh untuk mengidentifikasi jenis penyetel. Namun, beberapa pemeriksaan dapat dilakukan dari luar lubang roda untuk memastikan pengatur kendur otomatis ada dan berfungsi:

1. Pemeriksaan kehadiran visual: Periksa melalui bukaan roda (atau gunakan senter) untuk menemukan lengan penyetel antara batang penekan ruang udara dan poros S-cam. Pastikan Anda dapat melihat rumah roda gigi cacing dengan kerah pelepas atau tombol yang terlihat — ini mengonfirmasi bahwa unit otomatis telah dipasang.
2. Pengukuran pukulan: Dengan helper menerapkan tekanan rem servis 90 psi, ukur langkah pushrod menggunakan penggaris atau pengukur langkah rem. Bandingkan dengan batas jenis kamar Anda. Goresan sesuai spesifikasi tanpa penyesuaian manual terkini memastikan ASA berfungsi.
3. Pemeriksaan pukulan gratis: Dengan rem dilepas, pushrod seharusnya sudah terpasang 5/8" hingga 3/4" perjalanan gratis sebelum resistensi dirasakan. Ini adalah celah yang dipertahankan oleh penyetel otomatis. Terlalu banyak pukulan bebas (lebih dari 1 inci) menunjukkan penyesuaian yang kurang; tidak ada pukulan bebas yang menunjukkan pengencangan berlebihan atau penyetel macet.
4. Konsistensi goresan pasca aplikasi: Pasang dan lepaskan rem sebanyak 10 kali, lalu ukur kembali kayuhannya. Jika kayuhan berubah secara signifikan — terutama jika bertambah — penyetel otomatis tidak berfungsi dengan benar.

Pemeriksaan CVSA Level 1 meliputi pemeriksaan penyetelan rem pada setiap posisi rem. Inspektur mengukur pukulan yang diterapkan dan membandingkannya dengan batas tipe ruang. Kendaraan dengan 20% atau lebih remnya tidak dapat disetel menghadapi pesanan di luar layanan. Pada traktor-trailer standar 18 roda dengan 10 posisi rem servis, itu artinya hanya 2 rem yang tidak dapat disetel dapat membuat seluruh rig tidak berfungsi.

Pertanyaan Umum Tentang Mengidentifikasi Penyesuai Slack Otomatis

Dapatkah penyetel kendur otomatis terlihat sama dengan penyetel manual jika kerah pelepasnya tidak ada?

Ini tidak mungkin tapi mungkin terjadi. Jika kerah penarik putus atau dilepas, baut segi enam dan rumah roda gigi cacing di bawahnya masih terlihat — namun baut akan tetap menolak berputar tanpa mekanisme pelepasan, karena kopling internal masih utuh. Tes kunci pas (mencoba memutar baut berlawanan arah jarum jam tanpa tindakan pelepasan apa pun) akan tetap menunjukkannya sebagai unit otomatis meskipun kerahnya sendiri rusak.

Apakah ada pengatur kendur otomatis untuk sistem rem cakram udara?

Sistem rem cakram udara sama sekali tidak menggunakan lengan pengatur kendur tradisional. Mereka memiliki mekanisme pengatur terintegrasi yang terpasang di badan kaliper. Sistem ini secara otomatis mengkompensasi keausan pad secara internal, namun komponen ini tidak disebut slack adjuster — melainkan disebut sebagai pad wear adjuster atau internal adjuster. Saat mengidentifikasi komponen rem pada poros rem cakram, tidak adanya lengan penyetel eksternal dengan sendirinya merupakan tanda pengenal bahwa Anda sedang berhadapan dengan sistem cakram.

Bagaimana jika saya menemukan pengatur kendur manual pada truk pasca tahun 1994?

Ini adalah masalah kepatuhan. Berdasarkan peraturan FMCSA, mengoperasikan CMV rem udara pasca tahun 1994 dalam perdagangan antarnegara bagian dengan pengatur kendur manual terpasang adalah ilegal. Kendaraan harus dikeluarkan dari layanan sampai penyetel otomatis yang benar dipasang. Beberapa rangka sebelum tahun 1994 mendapatkan bodi atau kabin baru, sehingga menimbulkan kebingungan — selalu verifikasi menggunakan tanggal pembuatan pelat VIN daripada berasumsi berdasarkan tampilan luar kendaraan.

Apakah ada perbedaan antara pengatur kelonggaran "penyesuaian mandiri" dan "otomatis"?

Tidak — istilah-istilah ini digunakan secara bergantian dalam industri. "Penyetel kendur otomatis", "penyetel kendur yang dapat disetel sendiri", dan "ASA" semuanya mengacu pada kategori perangkat yang sama: perangkat yang mempertahankan penyetelan rem yang tepat secara otomatis melalui mekanisme pawl-and-ratchet atau kopling yang diaktifkan selama penerapan rem dan siklus pelepasan.
